1. ما هي المراجل الحرارية لنفايات المعادن؟

A غلاية حرارة النفايات المعدنية (المعادن WHB) هو أ جهاز التبادل الحراري عالي الكفاءة مصممة لاستعادة الحرارة المهدورة من غاز المداخن ذو درجة الحرارة العالية المتولد في العمليات المعدنية مثل التلبيد والمحولات والأفران الكهربائية والصهر السريع. تتراوح غازات المداخن هذه عادة من 800 درجة مئوية إلى 1100 درجة مئوية . ينقل WHB الحرارة من غاز المداخن إلى الماء أو إلى وسط عضوي، مما ينتج بخارًا مشبعًا أو شديد السخونة لتوليد الطاقة أو تسخين المصنع. وفقا ل إرشادات استخدام موارد الحرارة الناتجة عن النفايات الصناعية ، تمثل موارد الحرارة المهدرة في صناعة المعادن تقريبًا 15% إلى 30% من إجمالي استهلاك الطاقة، ويمكن لمراجل الحرارة المهدرة استردادها بشكل فعال 45% إلى 65% من تلك الطاقة الحرارية. على عكس الغلايات الصناعية التقليدية، تتطلب سخانات WHB المعدنية تصميمات خاصة لمقاومة التآكل، ومنع تراكم الرماد، وتعويض التمدد الحراري.

باعتبارها فعالة غلاية استعادة الحرارة ، تعتمد ماكينات تعدين WHB عادةً تخطيطات رأسية أو أفقية مجهزة بأسطوانة بخار، ومزيل للهواء، وقادوسات الرماد. نظرًا لأن غاز المداخن يحتوي على أحمال غبار عالية، فإن أنظمة نفخ السخام عبر الإنترنت (مثل منافيخ السخام الصوتية أو موجة الصدمة) ضرورية لمنع تلوث الرماد. الرائدة الشركات المصنعة لأوعية الضغط مثل شركة جيانغسو شينينغ للمعدات الكيميائية المحدودة لقد تطورت بنجاح غلاية حرارة النفايات المعدنية منتجات سلسلة مناسبة للبيئات عالية الغبار.

2. كيف تعمل غلاية حرارة النفايات المعدنية

يعمل علم المعادن WHB على التبادل الحراري غير المباشر ونقل الحرارة بتغير الطور. يتدفق غاز المداخن ذو درجة الحرارة العالية بالتتابع عبر جهاز التسخين والمبخر والمقتصد والتبريد من 900 درجة مئوية إلى حوالي 180 درجة مئوية قبل تفريغها. يتم تسخين مياه التغذية في الموفر وتدخل إلى أسطوانة البخار، حيث تمتص الحرارة في المبخر لتوليد البخار المشبع. يمر البخار بعد ذلك عبر جهاز التسخين الفائق لإنتاج بخار شديد السخونة عند 400 درجة مئوية ~ 450 درجة مئوية و 3.82 ميجا باسكال ~ 5.3 ميجا باسكال . وفقا ل رمز اختبار الأداء الحراري للغلايات الصناعية ، تصل الكفاءة الحرارية لغلايات حرارة النفايات النموذجية إلى 78٪ ~ 86٪، وهي أعلى بكثير من الغلايات التقليدية التي تعمل بالغاز. يوضح الرسم البياني أدناه انخفاض درجة حرارة غاز المداخن على طول مسار تدفق الغلاية.

يوضح الرسم البياني الخطي بوضوح مسار خفض درجة حرارة غاز المداخن من المدخل إلى المخرج. يبرد الغاز الأولي عند درجة حرارة 900 درجة مئوية بشكل حاد إلى 620 درجة مئوية بعد التسخين الفائق، ثم إلى 350 درجة مئوية من خلال المبخر، وأخيرًا إلى حوالي 180 درجة مئوية عند ترك المقتصد. يصل إجمالي انخفاض درجة الحرارة إلى 720 درجة مئوية، مما يشير إلى أن WHB يلتقط حوالي 80% من الحرارة المعقولة. واستنادا إلى القانون الأول للديناميكا الحرارية، فإن كل طن من البخار المنتج يوفر ما يقرب من 78 كجم من معادل الفحم القياسي. يمكن لمصنع تعدين WHB بقدرة 150 طنًا في الساعة توفير حوالي 24000 طن من مكافئ الفحم سنويًا، مما يقلل من انبعاثات ثاني أكسيد الكربون بحوالي 63000 طن.

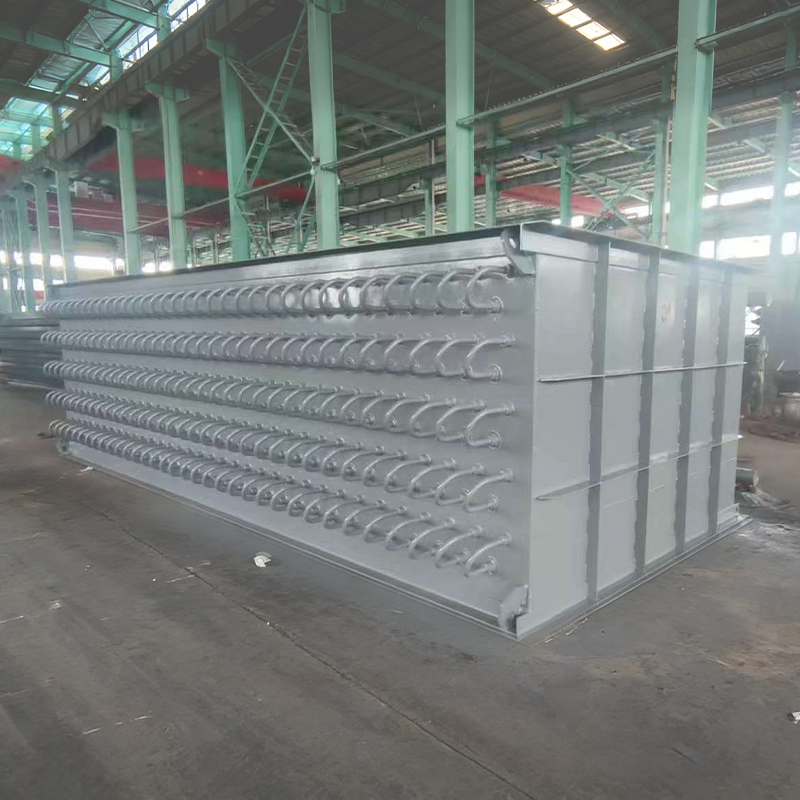

شركة جيانغسو شينينغ للمعدات الكيميائية المحدودة ، محترف الصين الصناعية WHB و وعاء الضغط العالي يعتمد المصنع تكنولوجيا اللحام بالنيكل لأنابيب ورؤوس التبادل الحراري، مما يعزز بشكل كبير مقاومة التآكل عند درجات الحرارة العالية. الشركة المتقدمة ذاتيا غاز المداخن WHB يحل تحديات تقلب تدفق غاز المداخن ومحتوى الغبار العالي في مصانع المعادن، مما يضمن إنتاج بخار مستقر. باعتبارها موثوقة مصنعي المفاعلات الكيميائية و الشركات المصنعة لصهاريج التخزين ، توفر Shineng معدات كاملة السلسلة بدءًا من استعادة الحرارة المهدرة وحتى صهاريج تخزين المواد الكيميائية السائبة للعملاء العالميين.

3. مزايا الأداء والمقارنة التقنية والاقتصادية

بالمقارنة مع الغلايات التقليدية التي تعمل بالوقود، فإن غلايات الحرارة المهدرة للمعادن تنتج البخار بدون تكلفة وقود. يعرض الجدول التالي البيانات التشغيلية لمصنع صلب بطاقة 2 مليون طن فعليًا. بكفاءة نظام استعادة الحرارة ، حققت المحطة توليدًا إضافيًا للطاقة. يقارن المخطط العمودي أدناه بصريًا اختلافات فقدان الحرارة بين الإشعاع التقليدي والنظام المجهز بـ WHB.

4. الأسئلة المتداولة (أسئلة وأجوبة)

1. س 1: هل لدى غلاية حرارة النفايات المعدنية متطلبات لمحتوى غبار غاز المداخن؟ يمكن لـ WHBs الخاصة بصناعة المعادن التعامل مع تركيزات غبار تصل إلى 100 جم/نيوتن متر مكعب، ولكن يجب أن تكون مجهزة بـ موجة الصدمة أو أنظمة نفخ السخام الميكانيكية . وفقًا للتقارير التشغيلية، تعمل WHBs المصنعة بواسطة Jiangsu Shineng على تقليل معدلات ترسب الرماد بنسبة 45% في ظل ظروف الغبار العالي، مما يضمن نقل الحرارة بكفاءة على المدى الطويل.
2. س2: ما هي مستويات ضغط البخار التي يمكن لهذه الغلايات تحقيقها؟ عادةً ما يتم تصميم مراجل تسخين النفايات المعدنية للضغط المتوسط ​​والمنخفض (1.6 ميجا باسكال إلى 3.82 ميجا باسكال) والضغط المنخفض العالي (5.3 ميجا باسكال). بالنسبة لأفران الفلاش الكبيرة، أ وعاء الضغط العالي يمكن أن يصل التصميم إلى 9.8 ميجا باسكال، وهو قادر على تشغيل المولدات التوربينية، مع توليد طاقة يتراوح بين 35 إلى 45 كيلووات في الساعة لكل طن من الفولاذ.
3. س 3: كيفية اختيار مورد موثوق للغلايات الحرارية لنفايات المعادن؟ تقييم الموردين شركات أوعية الضغط المؤهلات، وسجل حافل في ظروف التشغيل المماثلة، والقدرة على خدمة ما بعد البيع. تأسست عام 2005، شركة جيانغسو شينينغ للمعدات الكيميائية المحدودة حاصلة على تراخيص تصنيع مكونات الغلايات وأوعية الضغط من الفئة "أ"، مع منتجات تصدير تلبي معايير ASME. بهم خزان تخزين صناعي و heat recovery equipment have served more than 40 enterprises worldwide.

مقدمة الشركة: شركة جيانغسو شينينغ للمعدات الكيميائية المحدودة هي الرائدة موردي صهاريج تخزين المواد الكيميائية و وعاء الضغط العالي factory في الصين. تأسست الشركة في عام 2005، وهي متخصصة في البحث والتطوير وتصنيع أنظمة استعادة الحرارة المهدرة لغاز المداخن والمعدات الكيميائية، وتمتلك قدرات داخلية كاملة بدءًا من تطوير الأنابيب الحرارية والنحاس القائم على النيكل إلى تصنيع أوعية الضغط. يتم استخدام منتجاتنا على نطاق واسع في صناعات الفحم الكيميائية والمعادن وتوليد الطاقة والأمونيا الاصطناعية وقد تم تصديرها إلى الأسواق الخارجية. Shineng مشهور أيضًا مفاعل كيميائي صناعي و صهاريج تخزين المواد الكيميائية السائبة الشركة المصنعة، وتوفير حلول آمنة وموفرة للطاقة للعملاء الصناعيين العالميين.

المراجع: المواصفات الفنية لاستعادة الحرارة المفقودة في الصناعة المعدنية YB/T 4259-2018 ; رمز اختبار الأداء الحراري للغلايات الصناعية GB/T 10180 ; وجمعية المعادن الصينية "تقرير عن النفايات الصلبة المعدنية واستخدام الموارد الحرارية للنفايات" طبعة 2023.
