إن المبادل الحراري ذو الغلاف والأنبوب هو مبادل حراري صناعي نموذجي وعالمي. يتكون هيكلها الأساسي من غلاف كبير (جانب الصدفة) يضم حزمة الأنابيب والعديد من الأنابيب (جانب الأنبوب) المحاطة داخل الغلاف. يتدفق سائلان عند درجات حرارة مختلفة في جانب الغلاف وجانب الأنبوب على التوالي، ويتبادلان الحرارة بكفاءة عبر جدران الأنبوب المعدني لتحقيق غرض التسخين أو التبريد أو التكثيف.
نادراً ما تكون البركة الموجودة أسفل غلاف الغلاية الصناعية مجرد مشكلة في السباكة. في غلاية تسخين غاز المداخن بفرن فحم الكوك بقدرة 60 طنًا في الساعة، يشير الماء الذي يظهر على طول خط التماس الغلاف عادةً إلى واحد من ثلاثة أشياء: فشل اللحام من أنبوب إلى أنبوب، أو أنبوب اقتصادي رقيق، أو حشية فتحة ال...
Read Moreتسرب صمام تخفيف سلامة الغلايات: الإجابة المختصرة قبل التفاصيل إذا كان صمام تخفيف أمان الغلاية يتسرب، فتعامل معه على أنه عيب في حدود الضغط، وليس كإزعاج للتدبير المنزلي. الصمام هو الحاجز الميكانيكي الأخير الذي يقف بين الأسطوانة المضغوطة وحدث الضغط الزائد، وقد توقف الصمام الذي يمرر البخار ب...
Read Moreلماذا يتسرب الغلاية PRV: الاستنتاج أولاً في الثالثة صباحًا، انتشرت بركة دافئة على الأرض تحت غلاية كانت تعمل بشكل مثالي في اليوم السابق. رد الفعل الطبيعي هو افتراض فشل الصمام وطلب استبداله. رد الفعل هذا عادة ما يكون خاطئا. يعد تسرب PRV من الغلاية أحد أعراض مشكلة الضغط في مكان آخر في النظا...
Read Moreما هو مبادل حراري شل وأنبوب وكيف يعمل؟ A مبادل حراري قذيفة وأنبوب هو جهاز حراري يستخدم على نطاق واسع ويتكون من وعاء ضغط أسطواني (قذيفة) يحتوي على حزمة من الأنابيب. يتدفق أحد السوائل داخل الأنابيب (جانب الأنبوب)، بينما يتدفق سائل آخر حول الأنابيب داخل القشرة (جانب الصدفة). تنتقل الحرارة عبر جدران الأنبوب، مما يتيح التدفئة أو التبريد أو التكثيف بكفاءة. باعتبارها موثوقة مورد المبادلات الحرارية الصناعية , شركة جيانغسو شينينغ للمعدات الكيميائية المحدودة يوفر تصميمات عالية الأداء. بصفتها شركة صينية مصنعة لوحدة استعادة حرارة غاز المداخن ونظام استعادة الحرارة المهدورة، تأسست شركة Jiangsu Shineng Chemical Equipment Co., Ltd في عام 2005، وهي متخصصة في البحث والتطوير وتصنيع أنظمة استعادة الحرارة المهدرة لغاز المداخن والمعدات الكيميائية، وتمتلك قدرات داخلية شاملة تمتد من تطوير الأنابيب الحرارية والنحاس القائم على النيكل إلى تصنيع أوعية الضغط. يتم استخدام منتجاتنا على نطاق واسع في صناعات الفحم الكيميائية والمعادن وتوليد الطاقة والأمونيا الاصطناعية، وقد تم تصديرها إلى الأسواق الخارجية. لدينا الصين أنبوب مبادل حراري تجمع الحلول بين البناء القوي والتصميمات الحرارية المخصصة.
عادة، أ الشركات المصنعة للمبادلات الحرارية قذيفة وأنبوب يوفر التصميم معاملات نقل الحرارة الشاملة التي تتراوح من 150 إلى 1200 واط/م²·ك اعتمادا على خصائص السوائل وترتيب التدفق. ويعتمد أكثر من 65% من رسوم التبادل الحراري الصناعي على مستوى العالم (التكرير والبتروكيماويات والطاقة) على هذه التكنولوجيا (معايير TEMA، 2024).
ال مبادل حراري من نوع الصدفة يعمل على أساس التوصيل والحمل الحراري الناتج عن التدرج في درجة الحرارة. يطلق السائل الساخن (إما جانب الغلاف أو جانب الأنبوب) طاقة حرارية، والتي تعبر سمك جدار الأنبوب (عادةً 1.2-3.5 مم)، ويتم امتصاصها بواسطة السائل البارد. تقوم الحواجز الموجودة داخل الغلاف بتوجيه سائل جانب الغلاف عبر حزمة الأنبوب عدة مرات، مما يزيد من الاضطراب ومعامل نقل الحرارة بمقدار 40-60% مقارنة بالتصميم المباشر. ورقة أنبوبية ثابتة مبادل حراري لصفائح الأنبوب يُستخدم بشكل شائع في الخدمات النظيفة غير المسببة للتآكل، بينما تستوعب التصميمات ذات الرأس العائم أو الأنبوب على شكل حرف U التمدد الحراري. من أجل تطبيق مبرد الزيت النموذجي (جانب الأنبوب: زيت بدرجة حرارة 85 درجة مئوية؛ جانب الغلاف: ماء تبريد بدرجة حرارة 30 درجة مئوية)، تم تصميم مبرد الزيت بشكل جيد الصين شل وأنبوب مبادل حراري يحقق عامل تصحيح سجل متوسط فرق درجة الحرارة (LMTD) أعلى من 0.85، وانخفاض درجة حرارة الزيت الخارج إلى 42 درجة مئوية مع معدل تدفق المياه 1.5 مرة من معدل الزيت.
A مصنعي المبادلات الحرارية الأنبوبية مثل Jiangsu Shineng يعمل على تحسين التباعد بين الحاجز (0.2 إلى 0.5 من معرف الغلاف) ومسافة الأنبوب (1.25–1.5 × أنبوب OD) لموازنة نقل الحرارة وانخفاض الضغط. تشير بيانات الصناعة (من رابطة مصنعي المبادلات الأنبوبية) إلى أنه بالنسبة لهيكل ثنائي التمرير وترتيب أنبوب رباعي التمرير، يمكن أن تصل الفعالية الإجمالية إلى 75-85% بالنسبة للواجبات السائلة والسائلة.
ال following table lists key design parameters used by مبادل حراري قذيفة وأنبوب supplier جيانغسو شينينغ للتطبيقات الكيميائية والطاقة. تتبع هذه القيم إرشادات TEMA وASME القسم الثامن.
| المعلمة | النطاق النموذجي | وحدة |
|---|---|---|
| قطر القشرة | 150 - 2500 | مم |
| طول الأنبوب | 1.5 - 9.0 | m |
| أنبوب OD (مشترك) | 15.9، 19.05، 25.4 | مم |
| أقصى ضغط التصميم | 0.5 – 10.0 | الآلام والكروب الذهنية |
| درجة حرارة التصميم | -30 إلى 550 | درجة مئوية |
تحليل الرسم البياني الشريطي الأفقي: ال chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed مبادل حراري قذيفة وأنبوب . بالنسبة لواجبات نقل الماء إلى الماء، يتراوح U عادةً بين 850-1200 واط/م² · كلفن، مما يجعل مثل هذه المبادلات مدمجة. ينتج عن تكثيف البخار ضد الماء نسبة عالية جدًا من U (1000-1500) بسبب تعزيز تغيير الطور. تُظهر التطبيقات السائلة إلى السائلة مثل تبريد الزيت (ماء الزيت) درجة حرارة معتدلة تتراوح بين 150-400؛ وبالتالي مطلوب مساحة أكبر. تحقق الخدمات الغازية أدنى مستوى U (30-100)، مما يتطلب وحدات أكبر. كمحترف مورد المبادلات الحرارية الصناعية ، تعمل Jiangsu Shineng على تحسين التصميم الحاجز والتمرير على جانب الأنبوب لدفع قيم U نحو النهاية الأعلى لكل فئة. بالنسبة لمصنع بتروكيماويات يقوم بمعالجة 80.000 كجم/ساعة من النفط الخام، فإن زيادة اليورانيوم من 250 إلى 320 واط/م² · كلفن تقلل المساحة المطلوبة بنسبة 22%، مما يوفر تكلفة المواد والبصمة.
A مصنعي المبادلات الحرارية الأنبوبية يوصى عادةً بترتيب التدفق المعاكس لأنه يوفر اختلافًا أكثر اتساقًا في درجة الحرارة. يوضح الرسم البياني الخطي أدناه درجة الحرارة مقابل الطول للتدفق المعاكس النموذجي الشركات المصنعة للمبادلات الحرارية قذيفة وأنبوب التصميم (السائل الساخن: 180 درجة مئوية إلى 85 درجة مئوية، السائل البارد: 30 درجة مئوية إلى 120 درجة مئوية).
تفسير الرسم البياني الخطي: في تيار معاكس مبادل حراري من نوع الصدفة يدخل السائل الساخن عند 180 درجة مئوية ويخرج عند 85 درجة مئوية بينما يسخن السائل البارد من 30 درجة مئوية إلى 120 درجة مئوية. تحافظ منحنيات درجة الحرارة على قوة دافعة ثابتة تقريبًا ΔT عبر الطول، مما يؤدي إلى اختلاف سجل متوسط درجة الحرارة (LMTD) يبلغ حوالي 46 درجة مئوية. بالنسبة للتدفق الموازي، سيكون LMTD 31 درجة مئوية فقط، مما يتطلب مساحة نقل حرارة أكبر بنسبة 48% لنفس المهمة. لهذا السبب مبادل حراري قذيفة وأنبوب supplier توصي شركة Jiangsu Shineng دائمًا بالتدفق المعاكس ما لم تملي مخاوف التجميد خلاف ذلك. في نظام استرداد الحرارة بقدرة 4 ميجاوات لمصنع الأمونيا الاصطناعي، أدى استخدام التدفق المعاكس مقابل التدفق الموازي إلى تقليل طول حزمة الأنابيب من 5.2 متر إلى 3.7 متر، مما أدى بشكل مباشر إلى خفض استثمار رأس المال وانخفاض الضغط بنسبة 18%.
الصين شل وأنبوب مبادل حراري تخدم الوحدات أدوارًا حاسمة عبر الصناعات. يُظهر الرسم البياني العمودي نطاقات التشغيل الحراري النموذجية لموردنا مبادل حراري لصفائح الأنبوب في قطاعات مختلفة (تستند البيانات إلى مراجعات المشاريع لعام 2025).
رؤى المخطط العمودي: ال bar heights illustrate typical thermal duties handled by one مبادل حراري قذيفة وأنبوب في الصناعات الرئيسية. غالبًا ما تتطلب وحدات توليد الطاقة قدرات كبيرة (7.8 ميجاوات لكل مبادل) بسبب ارتفاع الطلب على تسخين مياه التغذية. تبلغ مصانع المعادن (الصلب وغير الحديدية) عن متوسط رسوم تبلغ 5.5 ميجاوات لاستعادة حرارة غاز المداخن قبل دخول أكياس الأكياس. تعمل وحدات تكسير البتروكيماويات برسوم تبلغ حوالي 4.2 ميجاوات لكل مبادل، في حين تتطلب كيماويات الفحم (الميثانول أو الأمونيا الاصطناعية) بشكل عام وحدات 3.0 ميجاوات. جيانغسو شينينج كشركة رائدة مورد المبادلات الحرارية الصناعية وقد قامت بتسليم أكثر من 380 مبادلات قشرية وأنبوبية إلى هذه القطاعات. بالنسبة لمشروع عام 2024 في منغوليا الداخلية، استعاد مبادل حراري للنفايات مكون من هيكل وأنبوب واحد 4.8 ميجاوات، مما أدى إلى تقليل استهلاك البخار بمقدار 12000 طن سنويًا، مما أدى بشكل مباشر إلى تحسين البصمة الكربونية للمحطة.
بالمقارنة مع المبادلات اللوحية أو المبردة بالهواء، فإن مبادل حراري من نوع الصدفة يقدم مزايا في خدمات الضغط العالي والقاذورات. يصنف مخطط الرادار أربع سمات لنموذج نموذجي مبادل حراري قذيفة وأنبوب manufacturers تصميم.
تقييم المخطط الراداري: ال blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For الصين أنبوب مبادل حراري التطبيقات، والمصانع الكيميائية المعدنية والفحم اختيار مبادل حراري قذيفة وأنبوب supplier Jiangsu Shineng بسبب الفولاذ الكربوني القوي أو البناء الفولاذي المقاوم للصدأ. على مدار دورة حياة مدتها 20 عامًا، تتطلب وحدة الغلاف والأنبوب التي يتم صيانتها جيدًا عادةً استبدالين فقط للأنبوب، في حين قد تحتاج وحدة اللوحة إلى خمس عمليات إصلاح شاملة للحشيات. وهذا يجعل الغلاف والأنبوب الخيار المفضل للتيارات القذرة ذات درجة الحرارة العالية.
شركة جيانغسو شينينغ للمعدات الكيميائية المحدودة يجمع بين أكثر من 300 مرجعًا للمبادلات الحرارية ذات الغلاف والأنبوب في جميع أنحاء العالم. لدينا الصين شل وأنبوب مبادل حراري يتم استخدام المنتجات في استعادة حرارة الأمونيا الاصطناعية، وتبريد الأفران المعدنية، ومبردات زيت التشحيم لمحطات الطاقة. كما نقدم أيضًا خدمات التعديل التحديثي وإعادة الأنابيب للأصداف الموجودة، مما يزيد من عمر الخدمة إلى أكثر من 15 عامًا.

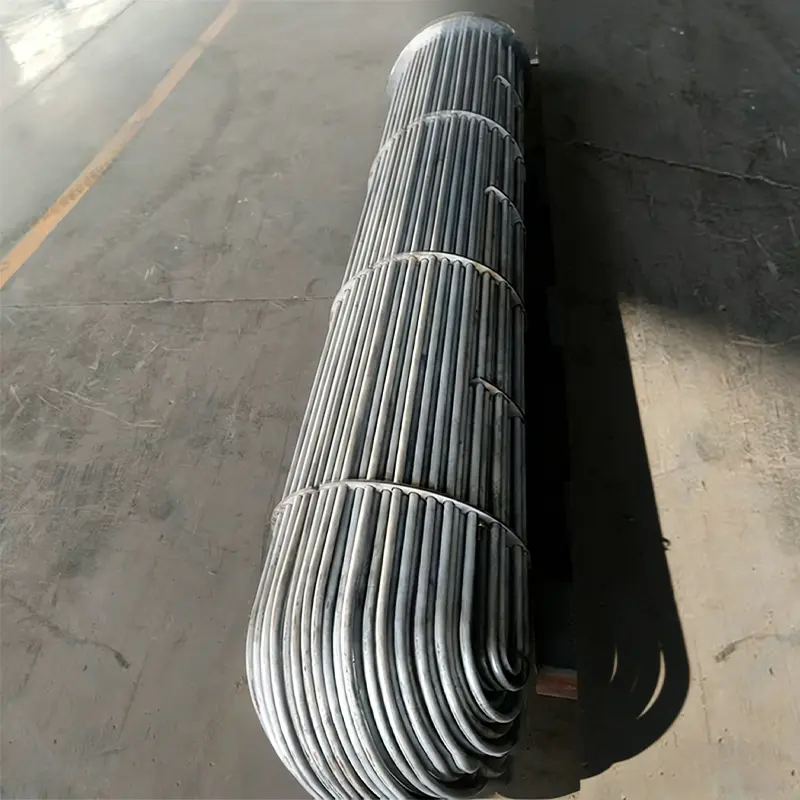

في ورقة أنابيب ثابتة مصنعي المبادلات الحرارية الأنبوبية في التصميم، يتم لحام كلا صفحتي الأنبوب بالقشرة، مما يحد من التمدد الحراري. تسمح حزم الأنابيب على شكل حرف U بالتوسع الحر والتنظيف الأسهل، لكن منطقة الانحناء تقيد التنظيف. توصي شركة Jiangsu Shineng باستخدام أنبوب U للاختلافات الكبيرة في درجات الحرارة (> 100 درجة مئوية).
مراقبة بشكل جيد مبادل حراري من نوع الصدفة يُظهر انخفاضًا متزايدًا في الضغط وانخفاضًا في درجة حرارة مخرج السائل البارد. إذا انخفض إجمالي U بنسبة 30% من قيمة التصميم، فيوصى بالتنظيف. يتم تطبيق التنظيف الميكانيكي (تنظيف الأنبوب) أو التدوير الكيميائي بناءً على نوع الرواسب.
نعم، ولكن معاملات انتقال الحرارة من جانب الغاز منخفضة (30-100 واط/م²·ك). غالبًا ما يتم استخدام الأسطح الممتدة (الزعانف على الأنابيب). ك مورد المبادلات الحرارية الصناعية ، توفر شركة Jiangsu Shineng مبادلات ذات غلاف وأنبوب ذات زعانف لاستعادة حرارة غاز المداخن في المراحل الأولى من غلايات الحرارة المهدورة، مما يحقق كفاءة تصل إلى 72%.
