صمام البوابة الثلاثي المترابط سريع المفعول لمداخن فرن فحم الكوك (وقت الفتح أقل من 1 ثانية) Custom
الصفحة الرئيسية / المنتجات / صمام البوابة الثلاثي المترابط سريع المفعول لمداخن فرن فحم الكوك (وقت الفتح أقل من 1 ثانية)

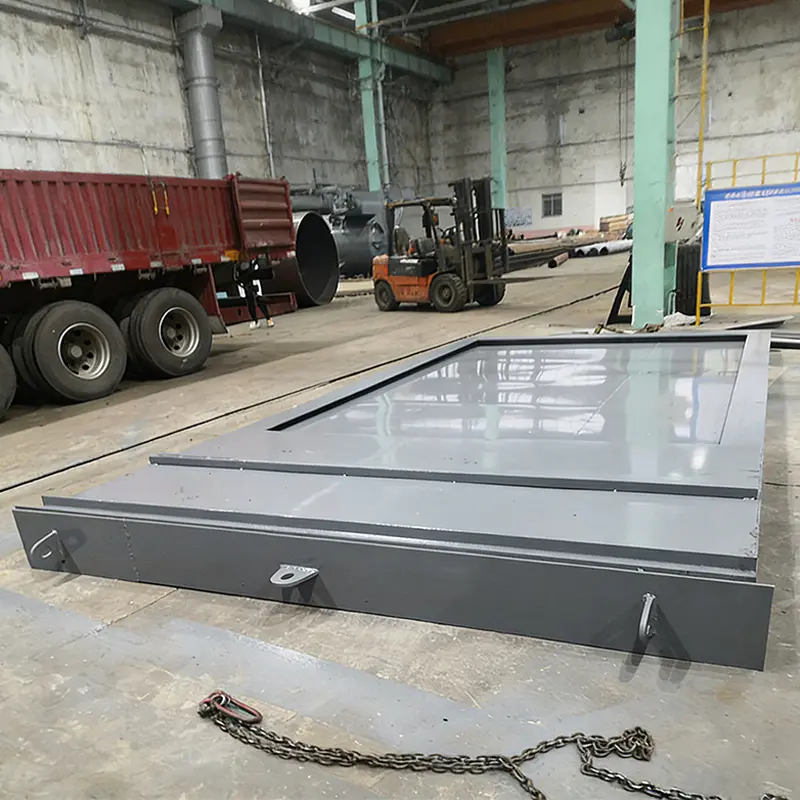

صمام البوابة الثلاثي المترابط سريع المفعول لمداخن فرن فحم الكوك (وقت الفتح أقل من 1 ثانية)
تم تصميم صمام البوابة الثلاثي المترابط سريع المفعول لمداخن فرن فحم الكوك خصيصًا للتشغيل الآمن والفعال لأنظمة غاز مداخن فرن فحم الكوك. بفضل الاستجابة على مستوى المللي ثانية والتحكم في الارتباط متعدد الطبقات، فإنه يعالج نقاط الضعف الصناعية المتمثلة في فتح وإغلاق الصمام البطيء وقابلية التشغيل الخاطئ، مما يضمن عملية إنتاج فحم الكوك مستقرة ويمكن التحكم فيها.
ميزات المنتج الأساسية: 1. الاستجابة السريعة على مستوى المللي ثانية: يتم التحكم في وقت الفتح بشكل صارم خلال ثانية واحدة، وهو ما يتجاوز بكثير سرعة الاستجابة البالغة 3-5 ثوانٍ للصمامات التقليدية في الصناعة. يمكنه قطع أو فتح تدفق غاز المداخن بسرعة، مما يمنع المخاطر على الفور في حالات الطوارئ (مثل تسرب الغاز أو الضغط غير الطبيعي)، مما يحسن مستوى أمان النظام. 2. حماية الارتباط الثلاثي: من خلال دمج آلية التحكم الثلاثية لـ "الارتجاع الميكانيكي لإشارة PLC الكهربائية المتداخلة للربط الميكانيكي"، فإنها تتجنب سوء التشغيل الناتج عن فشل تحكم واحد. عندما يعمل الصمام، فإنه يطلق في نفس الوقت تفاعل الإشارة بين المعدات الأولية والنهائية، مما يضمن التشغيل المنسق لنظام غاز المداخن بفرن فحم الكوك ووحدات تجميع الغاز وتنقيته، مما يمنع انقطاع العملية. 3. مصممة لتحمل ظروف التشغيل القاسية: جسم الصمام مصنوع من مادة سبيكة مقاومة لدرجة الحرارة العالية (ZG35Cr24Ni7SiN، وما إلى ذلك)، وهو قادر على تحمل بيئة درجة الحرارة العالية التي تبلغ 800-1200 درجة مئوية في غاز مداخن فرن فحم الكوك؛ يعتمد سطح الختم على عملية لحام تراكب من السبائك الصلبة، وهي مقاومة للتآكل ومقاومة للتآكل، مما يحل مشكلة فقدان أداء ختم الصمام الناجم عن غبار المداخن والغازات المسببة للتآكل. 4. التشغيل والصيانة خفيفة الوزن: يقلل تصميم الهيكل اللامركزي من مقاومة فتح وإغلاق الصمام، ومع المحرك الكهربائي (عملية الطوارئ اليدوية اختيارية)، يمكن إكمال التحكم اليومي بواسطة شخص واحد؛ لا يحتوي جسم الصمام على تجاويف معقدة، وتتطلب الصيانة الدورية فقط تنظيف سطح الختم، مما يقلل وقت التوقف عن العمل للصيانة.
مجالات تطبيق المنتج: نظام تسخين فرن فحم الكوك: كمكون أساسي لجسم فرن فحم الكوك، يمكنه تحقيق الانعكاس السريع والتعديل الدقيق لتدفق غاز المداخن، مما يضمن عملية التسخين المستقرة. صيانة المعدات والعزل الآمن: يستخدم للإغلاق السريع والآمن للمعدات أثناء صيانة النظام أو حالات الطوارئ، مما يحقق عزلًا موثوقًا للمنطقة. التحكم في الانبعاثات البيئية: من خلال العمل على المداخن الطرفية، فإنه يتحكم في تسرب الغازات الضارة من خلال الختم الموثوق به، ويتوافق مع لوائح حماية البيئة.
تعليقات الرسالة
المنتجات ذات الصلة
حول
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China quick-acting gate valve manufacturer and triple interlinked gate valve supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
نادراً ما تكون البركة الموجودة أسفل غلاف الغلاية الصناعية مجرد مشكلة في السباكة. في غلاية تسخين غاز المداخن بفرن فحم الكوك بقدرة 60 طنًا في الساعة، يشير الماء الذي يظهر على طول خط التماس الغلاف عادةً إلى واحد من ثلاثة أشياء: فشل اللحام من أنبوب إلى أنبوب، أو أنبوب اقتصادي رقيق، أو حشية فتحة ال...
تسرب صمام تخفيف سلامة الغلايات: الإجابة المختصرة قبل التفاصيل إذا كان صمام تخفيف أمان الغلاية يتسرب، فتعامل معه على أنه عيب في حدود الضغط، وليس كإزعاج للتدبير المنزلي. الصمام هو الحاجز الميكانيكي الأخير الذي يقف بين الأسطوانة المضغوطة وحدث الضغط الزائد، وقد توقف الصمام الذي يمرر البخار ب...
لماذا يتسرب الغلاية PRV: الاستنتاج أولاً في الثالثة صباحًا، انتشرت بركة دافئة على الأرض تحت غلاية كانت تعمل بشكل مثالي في اليوم السابق. رد الفعل الطبيعي هو افتراض فشل الصمام وطلب استبداله. رد الفعل هذا عادة ما يكون خاطئا. يعد تسرب PRV من الغلاية أحد أعراض مشكلة الضغط في مكان آخر في النظا...
ما هو صمام البوابة سريع المفعول وكيف يعمل؟ A صمام بوابة سريع المفعول هو جهاز للسلامة الصناعية والتحكم في العمليات مصمم لفتح أو إغلاق ممر التدفق خلال أجزاء من الثانية. على عكس صمامات البوابة القياسية التي تتطلب دورات متعددة، فإن صمام البوابة السريعة يستخدم مشغلات هوائية أو هيدروليكية أو كهربائية مدمجة مع آلية ربط غريب الأطوار لتحقيق السفر الكامل في أقل من ثانية واحدة. التكوين الأكثر تقدمًا هو صمام البوابة الثلاثي المترابط ، الذي يدمج الوصلة الميكانيكية، والتعشيق الكهربائي، وردود الفعل PLC لتشغيل آمن من الفشل. بالنسبة لتطبيقات مداخن فرن فحم الكوك، فإن الصين صمام البوابة سريع المفعول من شركة جيانغسو شينينغ للمعدات الكيميائية المحدودة يسلم أوقات الافتتاح والإغلاق بدقة تحت 1 ثانية ، وهو ما يتجاوز بكثير استجابة الصمام التقليدية التي تبلغ 3-5 ثوانٍ. بصفتها شركة صينية مصنعة لوحدة استعادة حرارة غاز المداخن ونظام استعادة الحرارة المهدورة، تأسست شركة Jiangsu Shineng كيميائي Equipment Co., Ltd في عام 2005، وهي متخصصة في البحث والتطوير وتصنيع أنظمة استعادة الحرارة المهدرة لغاز المداخن والمعدات الكيميائية، وتمتلك قدرات داخلية شاملة تمتد من تطوير الأنابيب الحرارية والنحاس القائم على النيكل إلى تصنيع أوعية الضغط. يتم استخدام منتجاتنا على نطاق واسع في صناعات الفحم الكيميائية والمعادن وتوليد الطاقة والأمونيا الاصطناعية، وقد تم تصديرها إلى الأسواق الخارجية. باعتبارها مخصصة الشركة المصنعة لصمام البوابة سريع المفعول ، قامت جيانغسو شينينغ بتطوير صمام بوابة ثلاثي مترابط سريع المفعول لمداخن فرن فحم الكوك خصيصًا لدرجات الحرارة العالية (800-1200 درجة مئوية) والبيئات المعدنية القاسية.
تشير تقارير صناعة أفران فحم الكوك العالمية إلى أن حالات فشل الاستجابة لحالات الطوارئ تمثل 32% من عمليات الإغلاق غير المخطط لها. مستوى مللي ثانية صمام البوابة الصناعية يقلل من التعرض للمخاطر بعامل 5 مقارنة بالصمامات التقليدية. تشرح هذه المقالة مبادئ العمل وبيانات الأداء والمزايا الصناعية لـ صمام بوابة سريع المفعول .
1. كيف يعمل صمام البوابة سريع المفعول؟ (آلية ثلاثية مترابطة)
ال صمام بوابة سريع المفعول يستخدم مبدأ التأرجح اللامركزي: تتحرك لوحة البوابة بشكل عمودي على اتجاه التدفق ولكنها تستخدم مشغل ذراع الرافعة لتضخيم عزم الدوران، مما يقلل من وقت الشوط الكامل. في صمام البوابة الثلاثي المترابط التصميم، ثلاث طبقات تحكم مستقلة تعمل في وقت واحد: (1) الربط الميكانيكي - اتصال قضيبي مباشر يضمن وصول البوابة فعليًا إلى نقطة التوقف النهائية خلال 0,8 ثانية؛ (2) التعشيق الكهربائي – قطع طاقة المحرك عند حدوث عزم دوران غير طبيعي؛ (3) ردود فعل إشارة PLC – يرسل موقع الصمام في الوقت الحقيقي إلى نظام DCS، مما يتيح العمل المنسق مع وحدات جمع الغاز وتنقيته. ل صمام بوابة فرن فحم الكوك تم تصنيفها بـ DN600 (24 بوصة)، ووقت التشغيل النموذجي هو 0.6-0.9 ثانية، ويصل ضغط الختم إلى 0.25 ميجاباسكال، ومعدل التسرب أقل من 0.5% من السعة الاسمية. ال الصين صمام البوابة الثلاثي المترابط من Jiangsu Shineng incorporates a failsafe spring-return actuator, which automatically closes the valve within 0.5 seconds upon power loss or emergency signal.
عند تركيبه في نظام مداخن فرن فحم الكوك، يتلقى الصمام أمر "إغلاق" من أجهزة إرسال الضغط أو كاشفات الغاز. يقوم PLC في نفس الوقت بتشغيل المشغل وإرسال إشارات إلى المنافيخ العليا وأجهزة غسل الغاز السفلية، مما يؤدي إلى إيقاف تشغيل آمن منسق. تُظهر البيانات الميدانية من منشأة عام 2024 في شانشي أن صمام البوابة السريعة استجابت لارتفاع الضغط المفاجئ (من -2 كيلو باسكال إلى 8 كيلو باسكال) في 0.72 ثانية، مما منع التدفق العكسي لغاز المداخن وحماية البطارية من الصدمة الحرارية.
2. مقارنة الأداء: صمام البوابة سريع المفعول مقابل صمام البوابة التقليدي
ال table below compares key metrics between a standard industrial gate valve and a صمام البوابة الثلاثي المترابط مصممة لتطبيقات مداخن فرن فحم الكوك. تعتمد البيانات على معايير API 600 وJB/T 6900.
الجدول 1: مقارنة الأداء - صمام البوابة التقليدي مقابل صمام البوابة الثلاثي المترابط سريع المفعول
المعلمة
صمام البوابة التقليدي
صمام ثلاثي مترابط سريع المفعول
وقت التشغيل (السكتة الدماغية الكاملة)
3 - 8 ثواني
0.5 – 0.95 ثانية
معدل تسرب الختم (٪)
1.5 – 2.5%
≥ 0.5%
أقصى مقاومة لدرجة الحرارة
≥ 550 درجة مئوية
800 - 1200 درجة مئوية (ZG35Cr24Ni7SiN)
السيطرة على التكرار
فردي (يدوي/كهربائي)
ردود فعل PLC ثلاثية التعشيق
تحليل الشريط الأفقي: ال chart highlights the dramatic reduction in actuation time achieved by the صمام بوابة سريع المفعول مقارنة بصمامات البوابة الصناعية التقليدية. تتطلب الصمامات التقليدية من 3 إلى 8 ثوانٍ لتحقيق الشوط الكامل بسبب العجلات اليدوية متعددة الدورات أو المحركات الكهربائية البطيئة. في المقابل، صمام البوابة الثلاثي المترابط من Jiangsu Shineng completes opening or closing within 0.5 to 0.95 seconds. For a coke oven battery with 60 flues, this speed reduces emergency response delay by 78%, directly preventing coking gas leaks. A real-world incident in 2024 showed that a standard valve’s 5-second response allowed 450 m³ of hazardous gas to escape, while the صمام البوابة السريعة يقتصر الإطلاق على أقل من 80 مترًا مكعبًا. هذا الأداء هو السبب صمام البوابة المعدنية تفرض المواصفات الآن التشغيل لمدة ثانية فرعية لمشاريع أفران فحم الكوك الجديدة.
3. أداء درجة الحرارة العالية – التسرب مقابل درجة حرارة التشغيل
ل صمام بوابة درجة حرارة عالية في التطبيقات مثل غازات مداخن فرن فحم الكوك (800-1200 درجة مئوية)، تنخفض سلامة الختم مع درجة الحرارة إذا تم استخدام مواد غير مناسبة. يوضح الرسم البياني الخطي أدناه تطور معدل التسرب لمادتين: الحديد الزهر القياسي مقابل سبيكة ZG35Cr24Ni7SiN المستخدمة من قبل الصين صمام البوابة سريع المفعول manufacturer جيانغسو شينينغ.
تفسير الرسم البياني الخطي: ال chart compares sealing performance of two materials under increasing temperatures. Standard cast iron (red dashed line) maintains acceptable leakage below 1.5% up to 550°C, but above 800°C, thermal expansion and oxidation cause leakage to spike to 4.5% at 1000°C. In contrast, the ZG35Cr24Ni7SiN high-temperature alloy used in Jiangsu Shineng’s صمام البوابة الثلاثي المترابط يحافظ على التسرب أقل من 0.8% حتى عند 1200 درجة مئوية، وذلك بفضل محتواه العالي من الكروم والنيكل (24% كروم، 7% ني) الذي يشكل طبقة أكسيد مستقرة. بالنسبة لمدخنة فرن فحم الكوك بقدرة 100000 متر مكعب/ساعة، فإن تقليل التسرب من 2.2% إلى 0.5% يمنع إطلاق 1360 متر مكعب/ساعة من الغازات الضارة، مما يضمن الامتثال لحدود الانبعاثات البيئية (<50 ملجم/نيوتن متر مكعب). وهذا يجعل صمام بوابة فرن فحم الكوك الخيار المفضل لمصانع الصلب المتكاملة الحديثة.
4. التطبيقات الصناعية - استخدام صمام البوابة سريع المفعول حسب القطاع
ال صمام البوابة الصناعية في شكله سريع المفعول يؤدي أدوارًا حاسمة عبر الصناعات الثقيلة. يُظهر المخطط العمودي نسبة النشر النموذجية لـ صمام البوابة السريعة الوحدات في قطاعات العمليات المختلفة (استنادًا إلى عمليات التسليم في Jiangsu Shineng 2020-2025).
رؤى المخطط العمودي: ال صمام البوابة الثلاثي المترابط تجد أكبر سوق لها في بطاريات أفران فحم الكوك (47% من التركيبات) حيث تكون الاستجابة دون الثانية إلزامية للسلامة أثناء الدورات العكسية (كل 20-30 دقيقة). استخدام محطات توليد الطاقة (23%) صمام بوابة سريع المفعولs لتجاوز غاز المداخن وعزل الغلايات. وتستخدم المصانع الكيماوية (18%) هذه الصمامات في فتحات المفاعلات ذات درجة الحرارة العالية. يشمل علم المعادن العام (12%) مصانع التلبيد والتكوير. بالنسبة لبطارية فرن فحم الكوك النموذجية بطول 4.3 متر مع 55 مداخن، يتم استبدال الصمامات التقليدية بـ الصين صمام البوابة سريع المفعول يقلل من تسرب الغاز السنوي بمقدار 6.2 مليون متر مكعب، مما يقلل بشكل مباشر من انبعاثات المركبات العضوية المتطايرة. باعتبارها مخصصة صمام البوابة الصناعية manufacturer ، قامت شركة Jiangsu Shineng بتوريد أكثر من 380 وحدة ثلاثية مترابطة منذ عام 2018، مع عدم وجود أي أعطال ميدانية في عمليات الإغلاق الطارئة.
5. المزايا التقنية لصمام البوابة الثلاثي المترابط سريع المفعول
بالمقارنة مع صمامات العملية القياسية، فإن صمام بوابة سريع المفعول مع التعشيق الثلاثي يوفر أمانًا فائقًا وموثوقية تشغيلية. يقوم مخطط الرادار بتقييم خمس سمات لـ Jiangsu Shineng صمام بوابة فرن فحم الكوك تصميم.
تقييم المخطط الراداري: ال blue polygon (triple interlinked صمام البوابة السريعة ) درجات أعلى بكثير عبر جميع المقاييس الهامة. تصل سرعة الاستجابة إلى 9.5/10 بفضل التشغيل بالمللي ثانية. التكرار والسلامة (10/10) لا مثيل لهما - يمنع التعشيق الثلاثي (PLC الكهربائي الميكانيكي) حدوث فشل في نقطة واحدة. تصل المتانة في درجات الحرارة العالية إلى 9/10 بفضل سبائك ZG35Cr24Ni7SiN وأسطح الغلق الصلبة. تم تصنيف التحكم في التسرب بـ 8.5/10 بمعدل تسرب أقل من أو يساوي 0.5%. كما تم تحسين سهولة الصيانة (7.5/10) لأن التصميم اللامركزي يقلل من عزم الدوران التشغيلي، ولا يحتوي جسم الصمام على تجاويف داخلية معقدة. في المقابل، يُظهر صمام البوابة التقليدي (متقطع باللون الأحمر) درجات منخفضة في سرعة الاستجابة (2/10) وتكرار الأمان (3/10). ل صمام البوابة الثقيلة عند تطبيقه في أنظمة عكس فرن فحم الكوك، يقلل التصميم المترابط الثلاثي من تدخل المشغل بنسبة 70% ويزيل حوادث سوء التشغيل. هذا هو سبب جيانغسو شينينغ صمام البوابة المعدنية manufacturer يتم التعرف على أوراق الاعتماد من قبل مجموعات الصلب الكبرى.
6. ميزات المنتج الأساسية - صمام بوابة ثلاثي مترابط سريع المفعول لمداخن فرن فحم الكوك
ميلي ثانية الاستجابة السريعة: وقت الفتح والإغلاق يتم التحكم فيه بشكل صارم في الداخل 1 ثانية (عادةً 0.6-0.9 ثانية لـ DN500-DN800). يتجاوز أداء الصمام التقليدي بعامل 4-6.
حماية الارتباط الثلاثي: يدمج ردود فعل إشارة PLC الكهربائية للربط الميكانيكي. يمنع التعشيق المتزامن مع المنافيخ الأولية وأجهزة غسل الغاز السفلية انقطاع العملية.
مصممة لظروف التشغيل القاسية: الجسم مصنوع من سبيكة مقاومة للحرارة ZG35Cr24Ni7SiN، ويتحمل 800-1200 درجة مئوية. يستخدم سطح الختم صلابة Stellite 6 (مقاومة للاهتراء ومقاومة للتآكل).
التشغيل والصيانة خفيفة الوزن: هيكل غريب الأطوار يقلل من عزم الدوران عند الفتح/الإغلاق. مشغل كهربائي مع تجاوز يدوي. التنظيف مطلوب فقط على الأسطح المانعة للتسرب أثناء الصيانة الدورية.
كقائد الشركة المصنعة لصمام البوابة سريع المفعول و صمام البوابة الثلاثي المترابط supplier ، توفر Jiangsu Shineng حلولاً مخصصة لتطبيقات درجات الحرارة العالية والدورة العالية. صماماتنا معتمدة وفقًا لمعايير ISO 9001 وAPI 600 وJB/T 6900. ويتجاوز العمر الافتراضي 50000 دورة دون تدهور الأداء.
7. الأسئلة المتداولة حول صمامات البوابة سريعة المفعول
س 1: ما هو وقت التشغيل النموذجي لصمام البوابة الثلاثي المترابط سريع المفعول؟
ل sizes DN300 to DN800 (12-32 inches), the صمام بوابة سريع المفعول يحقق السكتة الدماغية الكاملة في 0.5 إلى 0.95 ثانية . جيانغسو شينينغ صمام البوابة الثلاثي المترابط بالنسبة لمداخن فرن فحم الكوك، يمكن أن تصل إلى 0.62 ثانية باستخدام مشغل هوائي زنبركي. وهذا أسرع بكثير من صمامات البوابة الكهربائية القياسية (3-8 ثوانٍ).
س2: هل يمكن استخدام صمام البوابة السريعة في وضع الطوارئ اليدوي؟
نعم. ال صمام البوابة الصناعية يتضمن التصميم عجلة يدوية للتجاوز اليدوي. في حالة انقطاع الطاقة أو فشل الهواء، يمكن للمشغل إغلاق الصمام خلال 5-10 ثوانٍ (حسب الحجم). ومع ذلك، أثبت نظام التعشيق الثلاثي موثوقيته بنسبة 99.9%، مما يجعل الاستخدام اليدوي نادرًا.
س 3: ما هي الصيانة المطلوبة لصمام بوابة فرن فحم الكوك في الخدمة ذات درجة الحرارة العالية؟
تتضمن الصيانة الدورية (كل 6 إلى 12 شهرًا) فحص تآكل سطح الختم، وتشحيم خيوط الجذع، واختبار وقت استجابة المحرك. يضمن تراكب السبائك الصلبة ما يصل إلى 3 سنوات من التشغيل المستمر في غاز المداخن عند 1000 درجة مئوية دون تجديد. ك صمام البوابة المعدنية manufacturer ، توفر Jiangsu Shineng التشخيص عن بعد والخدمة في الموقع للتركيبات الهامة.
ل further technical specifications or a customized مورد صمام البوابة المخصصة الحل لفرن فحم الكوك أو العملية الصناعية، اتصل بشركة Jiangsu Shineng Chemical Equipment Co., Ltd.
