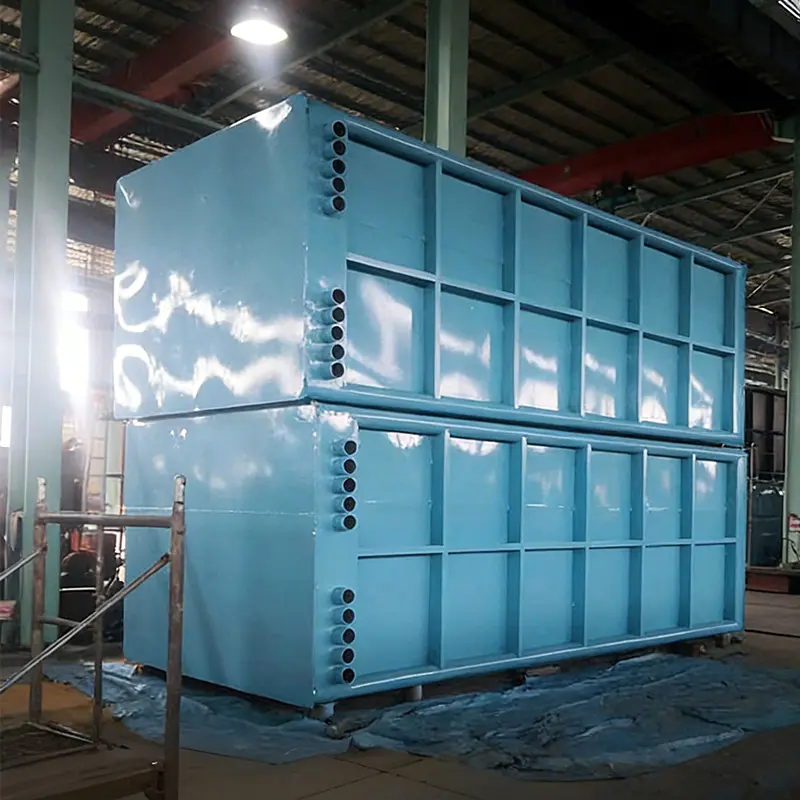

تعتبر غلاية الحرارة المهدرة بالتلبيد الموجودة على قناة غاز المداخن الرئيسية جهازًا موفرًا للطاقة يتم تركيبه في المداخن الرئيسية في نهاية آلة التلبيد لاستعادة الحرارة المهدورة (300-450 درجة مئوية) لغاز المداخن عالي الحرارة المتولد أثناء التلبيد وتحويله إلى بخار.
نادراً ما تكون البركة الموجودة أسفل غلاف الغلاية الصناعية مجرد مشكلة في السباكة. في غلاية تسخين غاز المداخن بفرن فحم الكوك بقدرة 60 طنًا في الساعة، يشير الماء الذي يظهر على طول خط التماس الغلاف عادةً إلى واحد من ثلاثة أشياء: فشل اللحام من أنبوب إلى أنبوب، أو أنبوب اقتصادي رقيق، أو حشية فتحة ال...
Read Moreتسرب صمام تخفيف سلامة الغلايات: الإجابة المختصرة قبل التفاصيل إذا كان صمام تخفيف أمان الغلاية يتسرب، فتعامل معه على أنه عيب في حدود الضغط، وليس كإزعاج للتدبير المنزلي. الصمام هو الحاجز الميكانيكي الأخير الذي يقف بين الأسطوانة المضغوطة وحدث الضغط الزائد، وقد توقف الصمام الذي يمرر البخار ب...
Read Moreلماذا يتسرب الغلاية PRV: الاستنتاج أولاً في الثالثة صباحًا، انتشرت بركة دافئة على الأرض تحت غلاية كانت تعمل بشكل مثالي في اليوم السابق. رد الفعل الطبيعي هو افتراض فشل الصمام وطلب استبداله. رد الفعل هذا عادة ما يكون خاطئا. يعد تسرب PRV من الغلاية أحد أعراض مشكلة الضغط في مكان آخر في النظا...
Read MoreA تلبد غلايات حرارة النفايات هو متخصص غلاية استعادة الحرارة المهدرة تم تصميمه لالتقاط الطاقة الحرارية من غازات المداخن الساخنة المتولدة أثناء عملية تلبيد خام الحديد في مصانع الصلب. في آلة التلبيد النموذجية، تنتج طبقة اللبيدة غازات العادم عند 300 درجة مئوية إلى 450 درجة مئوية ، بينما يقوم مبرد اللبيدة (تفريغ اللبيدة الساخنة) بإطلاق الهواء عند 350 درجة مئوية إلى 550 درجة مئوية . أ تلبيد WHB يستعيد مصدري الحرارة لإنتاج بخار شديد السخونة لتوليد الطاقة أو استخدام العملية. وفقا ل تقرير كفاءة الطاقة في الصناعة المعدنية في الصين لعام 2023 يمثل التلبيد حوالي 10-15% من إجمالي استهلاك الطاقة في مصنع الصلب، كما يمكن لاسترداد الحرارة المهدرة التقاطها 35-50% من الطاقة الحرارية المتوفرة . بالنسبة لآلة تلبيد تبلغ مساحتها 360 مترًا مربعًا، فإن هذا يترجم إلى إنتاج بخار يبلغ 60-90 طنًا في الساعة، مما يولد 8-12 ميجاوات من الكهرباء. تقلل الطاقة المستردة بشكل كبير من البصمة الكربونية للمحطة وتكاليف التشغيل.
يوضح الرسم البياني الشريطي الأفقي إمكانات الحرارة المهدرة من مناطق التلبيد المختلفة لكل طن من اللبيدات المنتجة. توفر المرحلة الأولى من مبرد اللبيد أعلى حرارة قابلة للاسترداد عند 0.45 جيجا جول/طن، تليها المرحلة الثانية عند 0.35 جيجا جول/طن، وغاز النفايات عند 0.28 جيجا جول/طن. مصممة بشكل صحيح تلبد غلايات حرارة النفايات يمكن للنظام استرداد ما يصل إلى 1.08 جيجا جول لكل طن من اللبيدات، وهو ما يمثل حوالي 45% من إجمالي الحرارة المهدرة المتاحة . بالنسبة لمصنع صلب ينتج 4 ملايين طن من اللبيدات سنويًا، ينتج عن هذا الاسترداد حوالي 4.32 مليون جيجا جول من الطاقة الحرارية، أي ما يعادل 147000 طن من مكافئ الفحم. وهذا يقلل بشكل مباشر من انبعاثات ثاني أكسيد الكربون بنحو 390 ألف طن سنويًا. ال آلة التلبيد WHB وبالتالي يلعب دورا حاسما في إنتاج الصلب الأخضر.
كمتخصص الصين تلبد غلاية حرارة النفايات و آلة التلبيد WHB الشركة المصنعة , شركة جيانغسو شينينغ للمعدات الكيميائية المحدودة تقوم بتصميم وتوريد أنظمة كاملة لاستعادة الحرارة المهدرة لمصانع الصلب. بهم مصنع الصلب WHB تشتمل الحلول على مبادلات حرارية ذات أنابيب ذات زعانف، وأنظمة إزالة الغبار، وتصميمات مضادة للتآكل لتلبد غاز المداخن عالي الكبريت.
A تلبد غلاية استعادة حرارة النفايات يتكون عادةً من قسمين مستقلين لاستعادة الحرارة: أحدهما لمبرد الملبد (الهواء الساخن من تفريغ الملبد) والآخر لغاز عادم آلة التلبيد. تدخل الغازات الساخنة عند درجة حرارة 350-550 درجة مئوية إلى المرجل وتتدفق عبر حزم الأنابيب ذات الزعانف، وتنقل الحرارة إلى الماء/البخار. يتضمن النظام موفرًا ومبخرًا ومسخنًا فائقًا وأسطوانة بخار. يتم اختيار تصميم الدوران القسري أو الدوران الطبيعي بناءً على درجة حرارة الغاز ومتطلبات الضغط. ال مبرد اللبيدة WHB غالبًا ما يستخدم دائرة منفصلة لتجنب التلوث المتبادل مع الغاز.
جيانغسو شينينغ غلاية حرارة النفايات المعدنية تشتمل التصميمات على أنابيب ذات زعانف ذاتية التنظيف وأنظمة نفخ السخام النبضية للتعامل مع أحمال الغبار العالية (حتى 15 جم/نيوتن متر مكعب). بهم تلبيد نظام استعادة الحرارة النفايات تم تركيبها بنجاح في العديد من مصانع اللبيدات التي تبلغ مساحتها 300-500 متر مربع في جميع أنحاء آسيا، مما حقق توافرًا تشغيليًا يزيد عن 95%.
A تلبد غلايات حرارة النفايات يوفر فوائد متعددة: انخفاض استهلاك الوقود، وانخفاض انبعاثات ثاني أكسيد الكربون، وتحسين ربحية المصنع. يقارن الجدول أدناه مؤشرات الأداء الرئيسية لمصنع الصلب قبل وبعد تركيب WHB على خط التلبيد الذي تبلغ مساحته 450 مترًا مربعًا.
| المعلمة | قبل WHB | بعد تثبيت WHB | التغيير |
|---|---|---|---|
| استهلاك طاقة التلبيد (GJ/t) | 2.45 | 1.89 | -22.9% |
| توليد الطاقة (كيلووات ساعة/طن ملبد) | 0 | 22.5 | 22.5 كيلووات ساعة/طن |
| تخفيض ثاني أكسيد الكربون (طن/سنة) | خط الأساس | 185,000 | ما يعادل 40 ألف سيارة |
| درجة حرارة غاز العادم بعد مجمع الغبار (درجة مئوية) | ~210 | 145 | -65 درجة مئوية |
يوضح الرسم البياني العمودي قدرة توليد الطاقة المحتملة من استعادة الحرارة المهدرة باللبيدة بناءً على مساحة الماكينة. يمكن لخط التلبيد الذي تبلغ مساحته 180 مترًا مربعًا أن يولد حوالي 3.2 ميجاوات من الكهرباء، في حين يمكن لمحطة كبيرة تبلغ مساحتها 600 مترًا مربعًا أن تنتج ما يصل إلى 15.2 ميجاوات. لكل 100 متر مربع من مساحة الملبدة، يمكن استعادة ما يقرب من 2.4-2.7 ميجاوات من الطاقة باستخدام حديث تلبيد WHB نظام. ويترجم ذلك إلى إنتاج كهرباء سنوي يتراوح بين 25,000 إلى 120,000 ميجاوات في الساعة اعتمادًا على حجم المحطة، وهو ما يغطي 20-35% من استهلاك الطاقة الخاص بمحطة التلبيد. تقلل الطاقة المستردة من تكاليف الكهرباء المشتراة وتقلل من كثافة الكربون الإجمالية لإنتاج الصلب. علاوة على ذلك، استعادة الحرارة الناتجة عن مخلفات مصانع الصلب غالبًا ما تكون الأنظمة مؤهلة للحصول على أرصدة الكربون بموجب الأطر الدولية لخفض الانبعاثات، مما يوفر عوائد مالية إضافية.
يقارن مخطط الرادار بين تصميم الملبد WHB التقليدي والحل المتقدم من Jiangsu Shineng. تسجل التصميمات التقليدية حوالي 65-70 في المجالات الرئيسية مثل كفاءة استرداد الحرارة ومقاومة قاذورات الغبار. شينينج تلبد غلايات حرارة النفايات يحقق درجات أعلى من 90 في جميع المقاييس، مع مقاومة للقاذورات الغبارية تصل إلى 93 بسبب التباعد الأمثل للزعانف وأنظمة نفخ السخام النبضية الآلية. يعمل التصميم المتقدم على تحسين كفاءة استرداد الحرارة بنسبة 18-22 نقطة مئوية مقارنة بالوحدات التقليدية، مما يؤدي مباشرة إلى زيادة توليد البخار بنسبة 25-30% لنفس تدفق غاز المداخن. بالإضافة إلى ذلك، فإن استخدام أنابيب الزعانف النحاسية القائمة على النيكل (التي تم تطويرها داخليًا) يوفر مقاومة فائقة للتآكل حتى عند تلبيد الخامات عالية الكبريت. ك آلة التلبيد WHB Manufacturer مع ما يقرب من عقدين من الخبرة، تقدم Jiangsu Shineng خدمات مخصصة غلاية حرارة النفايات المعدنية Supplier الحلول التي تزيد من عائد الاستثمار لمنتجي الصلب.
مقدمة الشركة: شركة جيانغسو شينينغ للمعدات الكيميائية المحدودة الشركة المصنعة لوحدة استعادة غاز المداخن في الصين و شركة أنظمة استعادة الحرارة المفقودة ، Jiangsu Shineng Chemical Equipment Co., Ltd، التي تأسست في عام 2005، متخصصة في البحث والتطوير وتصنيع أنظمة استعادة حرارة نفايات غاز المداخن والمعدات الكيميائية، وتمتلك قدرات داخلية شاملة تمتد من تطوير الأنابيب الحرارية والنحاس القائم على النيكل إلى تصنيع أوعية الضغط. يتم استخدام منتجاتنا على نطاق واسع في صناعات الفحم الكيميائية والمعادن وتوليد الطاقة والأمونيا الاصطناعية، وقد تم تصديرها إلى الأسواق الخارجية. كقائد تلبد غلايات حرارة النفايات Supplier و آلة التلبيد WHB الشركة المصنعة ، يوفر Shineng كاملة توفير الطاقة WHB لصناعة الصلب الحلول، بدءًا من التصميم والتصنيع وحتى التشغيل ودعم ما بعد البيع.
المراجع: خارطة طريق تكنولوجيا الحديد والصلب الصادرة عن الوكالة الدولية للطاقة (2022) ; تقرير كفاءة الطاقة في الصناعة المعدنية في الصين لعام 2023 ; GB/T 32960-2016 المواصفات الفنية لاستعادة الحرارة المهدرة لآلة التلبيد ; و ASME PTC 4.4-2021 رمز اختبار أداء غلايات استعادة الحرارة المهدرة .
