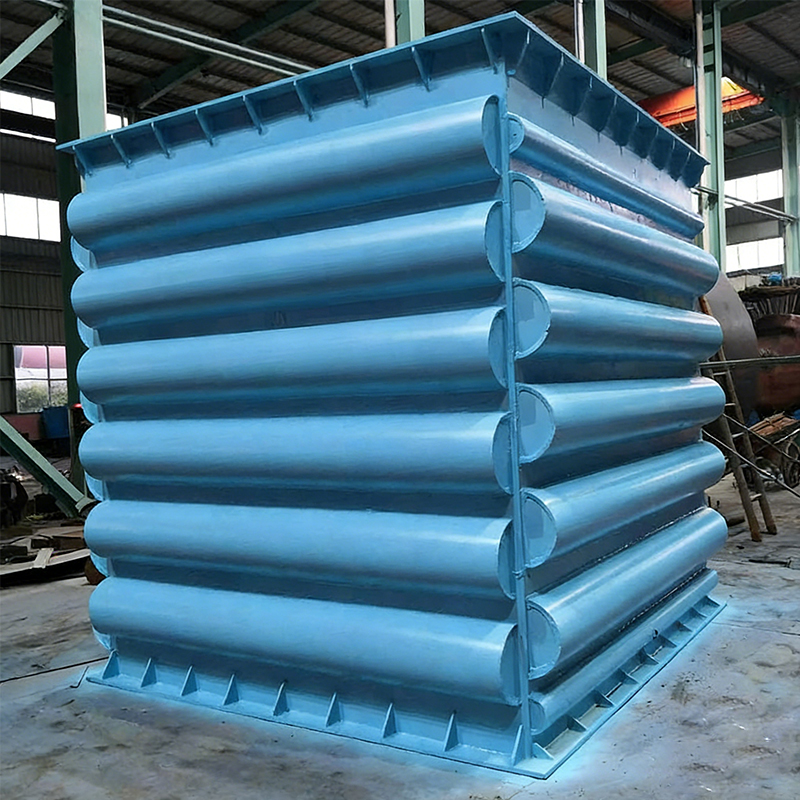

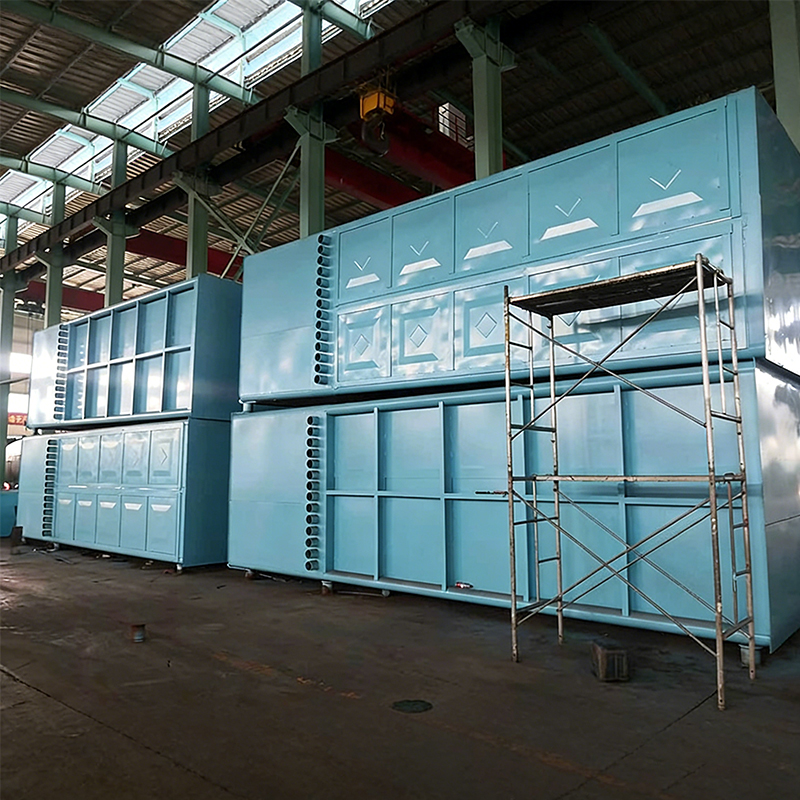

تعتبر الغلاية الحرارية لنفايات غاز المداخن في فرن فحم الكوك جهازًا عالي الكفاءة وموفرًا للطاقة تم تطويره خصيصًا لصناعة فحم الكوك. ويهدف إلى استعادة واستخدام الكميات الكبيرة من الحرارة المهدرة من غاز المداخن ذو درجات الحرارة المتوسطة والمنخفضة المتولد أثناء إنتاج فحم الكوك، وتحويل هذه الطاقة الحرارية المهدرة إلى بخار أو كهرباء قابلة للاستخدام. هذه المعدات لا تقلل بشكل كبير من تكاليف استهلاك الطاقة للمؤسسات فحسب، بل تقلل أيضًا بشكل فعال من التلوث البيئي، مما يجعلها قطعة رئيسية من المعدات لشركات فحم الكوك لتحقيق التنمية الخضراء ومنخفضة الكربون. أثناء إنتاج فحم الكوك، فإن العمليات مثل تسخين فرن فحم الكوك، وتبريد الغاز الخام، والتبريد الجاف تولد كميات كبيرة من غاز المداخن ذو درجة الحرارة المتوسطة والمنخفضة عند 260 درجة مئوية -300 درجة مئوية. لا يؤدي الانبعاث المباشر لغاز المداخن هذا إلى هدر كبير للطاقة فحسب، بل يؤدي أيضًا إلى تفاقم التلوث الحراري البيئي. تستخدم غلاية الحرارة المهدرة لغاز المداخن الخاصة بفرن فحم الكوك تقنية التبادل الحراري المتقدمة لتقليل درجة حرارة غاز المداخن إلى 140 درجة مئوية -160 درجة مئوية قبل إطلاقه في الغلاف الجوي، بينما تستخدم في نفس الوقت الحرارة المستردة لتوليد البخار، والذي يمكن استخدامه مباشرة في عمليات الإنتاج أو التدفئة أو توليد الطاقة.
نادراً ما تكون البركة الموجودة أسفل غلاف الغلاية الصناعية مجرد مشكلة في السباكة. في غلاية تسخين غاز المداخن بفرن فحم الكوك بقدرة 60 طنًا في الساعة، يشير الماء الذي يظهر على طول خط التماس الغلاف عادةً إلى واحد من ثلاثة أشياء: فشل اللحام من أنبوب إلى أنبوب، أو أنبوب اقتصادي رقيق، أو حشية فتحة ال...
Read Moreتسرب صمام تخفيف سلامة الغلايات: الإجابة المختصرة قبل التفاصيل إذا كان صمام تخفيف أمان الغلاية يتسرب، فتعامل معه على أنه عيب في حدود الضغط، وليس كإزعاج للتدبير المنزلي. الصمام هو الحاجز الميكانيكي الأخير الذي يقف بين الأسطوانة المضغوطة وحدث الضغط الزائد، وقد توقف الصمام الذي يمرر البخار ب...
Read Moreلماذا يتسرب الغلاية PRV: الاستنتاج أولاً في الثالثة صباحًا، انتشرت بركة دافئة على الأرض تحت غلاية كانت تعمل بشكل مثالي في اليوم السابق. رد الفعل الطبيعي هو افتراض فشل الصمام وطلب استبداله. رد الفعل هذا عادة ما يكون خاطئا. يعد تسرب PRV من الغلاية أحد أعراض مشكلة الضغط في مكان آخر في النظا...
Read MoreA غلاية حرارية لفرن فحم الكوك هو متخصص غلاية استعادة الحرارة المهدرة تم تصميمه لالتقاط الطاقة الحرارية من غازات المداخن ذات درجة الحرارة العالية المتولدة أثناء إنتاج فحم الكوك. في بطارية فرن فحم الكوك النموذجية، تخرج غازات المداخن عند 800 درجة مئوية إلى 1000 درجة مئوية ، وهو ما يمثل مصدرًا مهمًا للطاقة كان من الممكن إهداره لولا ذلك. أ فحم الكوك WHB يستعيد هذه الحرارة لإنتاج بخار شديد السخونة لتوليد الطاقة أو لتدفئة المصنع. وفقا ل تقرير كفاءة الطاقة في صناعة فحم الكوك في الصين لعام 2023 ، يمكن لمصنع فحم الكوك الذي تبلغ طاقته الإنتاجية 1.2 مليون طن سنويًا أن يتعافى 55-70 ميغاواط من الطاقة الحرارية توليد 25-35 طن/ساعة من البخار. وهذا يُترجم إلى توليد طاقة سنوي يتراوح بين 60.000 إلى 80.000 ميجاوات في الساعة وانخفاض في انبعاثات ثاني أكسيد الكربون بمقدار 45.000 إلى 60.000 طن سنويًا. ال فرن فحم الكوك غاز المداخن WHB وبالتالي يعد عنصرًا حاسمًا في عمليات فحم الكوك الحديثة والموفرة للطاقة.
يوضح الرسم البياني الشريطي الأفقي إمكانية استعادة الحرارة المهدرة من سعات مختلفة لفرن فحم الكوك. يمكن لفرن فحم الكوك الذي تبلغ طاقته الإنتاجية 500 ألف طن سنويًا استرداد حوالي 22 ميجاوات من الطاقة الحرارية، في حين يمكن لمصنع كبير بطاقة 2.0 مليون طن سنويًا التقاط ما يصل إلى 92 ميجاوات. لكل 100.000 طن من إنتاج فحم الكوك سنويًا، يتوفر ما يقرب من 4.5-5.0 ميجاوات من الحرارة القابلة للاسترداد من تيار غاز المداخن. ويمثل هذا حوالي 35-45% من إجمالي الحرارة المدخلة إلى بطارية فرن فحم الكوك. عن طريق تثبيت أ فرن فحم الكوك WHB ، يمكن لمصنع فحم الكوك توليد ما بين 15.000 إلى 70.000 ميجاوات في الساعة من الكهرباء سنويًا، مما يقلل من استهلاك الطاقة المشتراة بنسبة 25-40%. علاوة على ذلك، يمكن للبخار المسترد أن يحل محل الغلايات المساعدة التي تعمل بالفحم، مما يخفض إجمالي انبعاثات ثاني أكسيد الكربون في المصنع بنسبة 10-15%. ال صناعة فحم الكوك WHB وبالتالي يحقق فوائد اقتصادية وبيئية على حد سواء.
كمتخصص غلاية حرارية لفرن فحم الكوك الصيني و فرن فحم الكوك غاز المداخن WHB Manufacturer , شركة جيانغسو شينينغ للمعدات الكيميائية المحدودة تصمم أنظمة كاملة لاستعادة الحرارة المهدورة لبطاريات فرن فحم الكوك. بهم WHB الصناعية تشتمل الحلول على مبادلات حرارية من السبائك ذات درجة الحرارة العالية، وأنظمة نفخ السخام الآلية، ومواد مقاومة للتآكل لبيئات غاز المداخن عالية الكبريت.
A استعادة حرارة فرن فحم الكوك يعمل النظام عادةً كمبادل حراري لغاز المداخن مثبت في قناة المداخن الرئيسية بعد بطارية فرن فحم الكوك. يتدفق غاز المداخن الساخن عند درجة حرارة 800-1000 درجة مئوية عبر حزم الأنابيب ذات الزعانف المصممة خصيصًا، وينقل الحرارة إلى الماء/البخار المنتشر بالداخل. تشتمل الغلاية على أقسام متعددة: مسخن فائق (لرفع درجة حرارة البخار)، ومبخر (لتوليد البخار)، وموفر (لتسخين مياه التغذية مسبقًا). يحافظ الدوران الطبيعي أو القسري على ظروف هيدروديناميكية مستقرة. يوضح الرسم البياني الخطي أدناه ملف درجة الحرارة النموذجي لغاز المداخن أثناء مروره عبر WHB.
يوضح الرسم البياني الخطي انخفاض درجة حرارة غاز مداخن فرن فحم الكوك أثناء تدفقه عبر WHB. يمر الغاز الداخل عند 920 درجة مئوية عبر المسخن الفائق (920 → 680 درجة مئوية)، ثم المبخر (680 → 380 درجة مئوية)، وأخيرا المقتصد (380 → 165 درجة مئوية). يتوافق انخفاض درجة الحرارة الإجمالي بمقدار 755 درجة مئوية مع كفاءة استرداد الحرارة بنسبة 75-82% لفرن فحم الكوك الحديث WHB. بالنسبة لمصنع فحم الكوك النموذجي الذي تبلغ طاقته الإنتاجية 1.2 مليون طن/سنة مع تدفق غاز المداخن يبلغ 180.000 نيوتن متر مكعب/ساعة، ينتج هذا الاسترداد حوالي 32 طن/ساعة من البخار شديد السخونة عند 4.0 ميجا باسكال و430 درجة مئوية. ويمكن للبخار تشغيل مولد توربيني بقدرة 7.5 ميجاوات، مما ينتج حوالي 60 ألف ميجاوات في الساعة سنويًا. بالإضافة إلى ذلك، فإن انخفاض درجة حرارة العادم (أقل من 170 درجة مئوية) يسمح بمعالجة أكثر أمانًا ويقلل التلوث الحراري. ويلتقط النظام أيضًا الهيدروكربونات القابلة للتكثيف، مما يؤدي إلى تحسين الأداء البيئي للمصنع بشكل عام.
جيانغسو شينينغ استعادة الحرارة المهدرة لفحم الكوك تشتمل الأنظمة على تقنية تحكم ذكية تعمل على ضبط تداول المياه ومعلمات البخار في الوقت الفعلي بناءً على دورة فرن فحم الكوك. بهم صمام بوابة مداخن فرن فحم الكوك يسمح التكامل بالتحويل السلس لغاز المداخن أثناء دورات الصيانة أو تسخين الفرن، مما يضمن التشغيل المستمر للمحطة.
A غلاية حرارية لفرن فحم الكوك يوفر فوائد متعددة: انخفاض استهلاك الوقود، وانخفاض انبعاثات ثاني أكسيد الكربون، وتحسين الربحية. يقارن الجدول أدناه مؤشرات الأداء الرئيسية لمصنع فحم الكوك قبل وبعد تركيب WHB على بطارية تبلغ طاقتها 1.2 مليون طن/سنة.
| المعلمة | قبل WHB | بعد تثبيت WHB | التغيير |
|---|---|---|---|
| الطاقة النوعية لفرن فحم الكوك (GJ/t فحم الكوك) | 2.85 | 2.18 | -23.5% |
| توليد البخار (طن/ساعة) | 0 | 32 | 32 طن/ساعة |
| توليد الطاقة (ميغاواط) | 0 | 7.5 | 7.5 ميجاوات |
| تخفيض ثاني أكسيد الكربون (طن/سنة) | خط الأساس | 52000 | الادخار السنوي |
يوضح الرسم البياني العمودي قدرة توليد الطاقة المحتملة من استرداد الحرارة المهدرة لغاز مداخن فرن فحم الكوك بناءً على إنتاج فحم الكوك السنوي. يمكن للمحطة التي تبلغ طاقتها 0.5 مليون طن سنويًا أن تولد حوالي 3.2 ميجاوات، في حين أن المنشأة الكبيرة التي تبلغ طاقتها 1.8 مليون طن سنويًا يمكن أن تنتج ما يصل إلى 11.5 ميجاوات. لكل 100.000 طن من إنتاج فحم الكوك سنويًا، يمكن توليد ما يقرب من 0.65-0.70 ميجاوات من الطاقة باستخدام حديث فرن فحم الكوك غاز المداخن WHB نظام. ويترجم ذلك إلى إنتاج كهرباء سنوي يتراوح بين 25,000 إلى 90,000 ميجاوات في الساعة اعتمادًا على حجم المحطة، وهو ما يغطي 30-45% من استهلاك الطاقة في محطة فحم الكوك. تقلل الطاقة المستردة من تكاليف الكهرباء المشتراة وتخفض كثافة الكربون الإجمالية لإنتاج فحم الكوك بنسبة 18-25%. علاوة على ذلك، صناعة فحم الكوك WHB Supplier غالبًا ما تكون الأنظمة مؤهلة للحصول على أرصدة الكربون بموجب الأطر الدولية لخفض الانبعاثات، مما يوفر عوائد مالية إضافية. يمكن أيضًا استخدام البخار في التسخين المسبق للفحم أو معالجة المنتجات الثانوية الكيميائية، مما يحقق الاستفادة المتتالية من الطاقة.
يقارن مخطط الرادار التصميم التقليدي لاستعادة الحرارة المهدرة في فرن فحم الكوك مع الحل المتقدم من Jiangsu Shineng. تسجل التصميمات التقليدية حوالي 60-70 في المجالات الرئيسية مثل كفاءة استرداد الحرارة ومقاومة التلوث. شينينج غلاية حرارية لفرن فحم الكوك يحقق درجات أعلى من 90 في جميع المقاييس، مع مقاومة للقاذورات تبلغ 95 بسبب التباعد الأمثل للزعانف الحلزونية وأنظمة نفخ السخام النبضية الآلية. يعمل التصميم المتقدم على تحسين كفاءة استرداد الحرارة بنسبة 18-22% مقارنة بالوحدات التقليدية ، مما يترجم مباشرة إلى زيادة في توليد البخار بنسبة 20-25% لنفس تدفق غاز المداخن. يوفر استخدام أنابيب الزعانف النحاسية القائمة على النيكل (التي تم تطويرها داخليًا) مقاومة فائقة للتآكل حتى عند معالجة غاز مداخن فحم الكوك الذي يحتوي على مركبات الكبريت والنفثالين. ك غلاية حرارية لفرن فحم الكوك Manufacturer مع ما يقرب من عقدين من الخبرة، تقدم Jiangsu Shineng خدمات مخصصة WHB الصناعية for Coke Oven حلول تعمل على زيادة العائد على الاستثمار إلى أقصى حد مع تلبية اللوائح البيئية الصارمة.
مقدمة الشركة: شركة جيانغسو شينينغ للمعدات الكيميائية المحدودة الشركة المصنعة لوحدة استعادة غاز المداخن في الصين و شركة أنظمة استعادة الحرارة المفقودة ، Jiangsu Shineng Chemical Equipment Co., Ltd، التي تأسست في عام 2005، متخصصة في البحث والتطوير وتصنيع أنظمة استعادة حرارة نفايات غاز المداخن والمعدات الكيميائية، وتمتلك قدرات داخلية شاملة تمتد من تطوير الأنابيب الحرارية والنحاس القائم على النيكل إلى تصنيع أوعية الضغط. يتم استخدام منتجاتنا على نطاق واسع في صناعات الفحم الكيميائية والمعادن وتوليد الطاقة والأمونيا الاصطناعية، وقد تم تصديرها إلى الأسواق الخارجية. كقائد غلاية حرارية لفرن فحم الكوك Manufacturer و فرن فحم الكوك غاز المداخن WHB Supplier ، يوفر Shineng كاملة استعادة حرارة فرن فحم الكوك الحلول، بدءًا من الهندسة والتصنيع وحتى التشغيل ودعم ما بعد البيع، مما يساعد مصانع فحم الكوك على تحقيق توفير كبير في الطاقة وخفض الانبعاثات.
