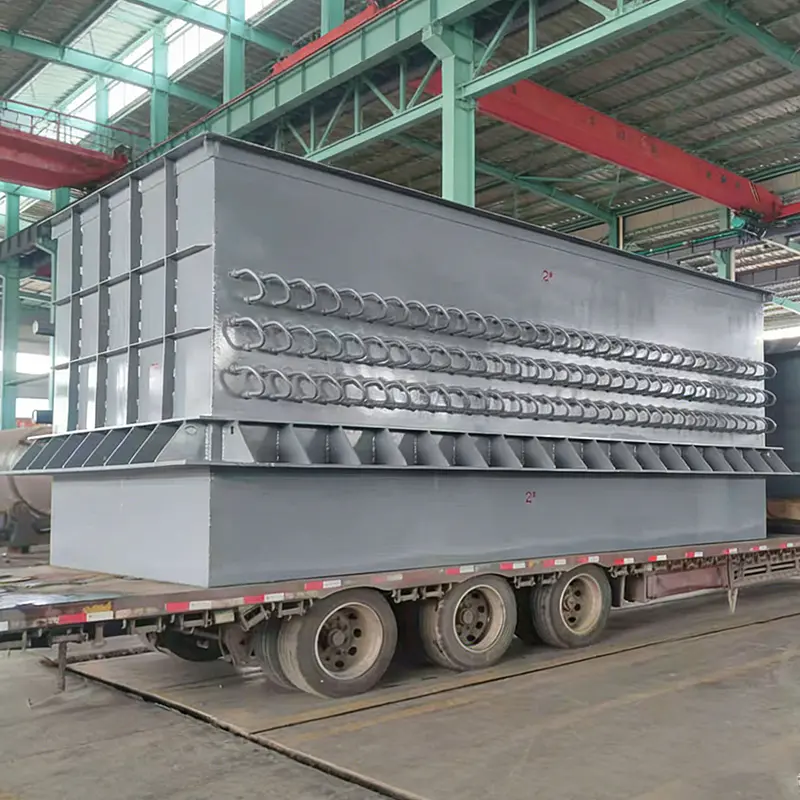

يُعد مُجدد فرن التفريغ ما قبل RH جهازًا رئيسيًا لتوفير الطاقة يُستخدم في عملية تكرير RH لصهر الفولاذ لاستعادة واستخدام الحرارة المتبقية في خزان التفريغ. من خلال استعادة الكمية الهائلة من الحرارة المفقودة أثناء التشغيل المتقطع لخزان التفريغ بكفاءة، فإنه يوفر دعمًا تكنولوجيًا حاسمًا لتحسين كفاءة الطاقة وتقليل الانبعاثات البيئية في إنتاج الصلب.
نادراً ما تكون البركة الموجودة أسفل غلاف الغلاية الصناعية مجرد مشكلة في السباكة. في غلاية تسخين غاز المداخن بفرن فحم الكوك بقدرة 60 طنًا في الساعة، يشير الماء الذي يظهر على طول خط التماس الغلاف عادةً إلى واحد من ثلاثة أشياء: فشل اللحام من أنبوب إلى أنبوب، أو أنبوب اقتصادي رقيق، أو حشية فتحة ال...
Read Moreتسرب صمام تخفيف سلامة الغلايات: الإجابة المختصرة قبل التفاصيل إذا كان صمام تخفيف أمان الغلاية يتسرب، فتعامل معه على أنه عيب في حدود الضغط، وليس كإزعاج للتدبير المنزلي. الصمام هو الحاجز الميكانيكي الأخير الذي يقف بين الأسطوانة المضغوطة وحدث الضغط الزائد، وقد توقف الصمام الذي يمرر البخار ب...
Read Moreلماذا يتسرب الغلاية PRV: الاستنتاج أولاً في الثالثة صباحًا، انتشرت بركة دافئة على الأرض تحت غلاية كانت تعمل بشكل مثالي في اليوم السابق. رد الفعل الطبيعي هو افتراض فشل الصمام وطلب استبداله. رد الفعل هذا عادة ما يكون خاطئا. يعد تسرب PRV من الغلاية أحد أعراض مشكلة الضغط في مكان آخر في النظا...
Read Moreما هو مجدد فرن الفراغ؟ A تجديد فرن الفراغ هو جهاز عالي الكفاءة لاستعادة الطاقة الحرارية يُستخدم في صهر الفولاذ وعمليات التفريغ المعدنية، وتحديدًا دورة تكرير RH (Ruhrstahl-Heraeus). ال مجدد الفرن الفراغي قبل RH يلتقط ويخزن الحرارة المهدرة من غازات المداخن المتقطعة ذات درجة الحرارة العالية (تتجاوز عادة 1100 درجة مئوية) المنبعثة أثناء تشغيل خزان التفريغ. باستخدام مولدات السيراميك أو قرص العسل المقترنة، يتناوب النظام بين دورات امتصاص الحرارة وإطلاقها، وتسخين هواء الاحتراق إلى درجة حرارة قريبة من الفرن (تصل إلى 1000 درجة مئوية) وتقليل درجة حرارة غاز العادم إلى أقل من 150 درجة مئوية. ك جهاز تجديد فرن الفراغ في الصين متخصص, شركة جيانغسو شينينغ للمعدات الكيميائية المحدودة يسلم أنظمة الموقد التجدد المتقدمة. بصفتها شركة صينية مصنعة لوحدة استعادة حرارة غاز المداخن ونظام استعادة الحرارة المهدورة، تأسست شركة Jiangsu Shineng Chemical Equipment Co., Ltd في عام 2005، وهي متخصصة في البحث والتطوير وتصنيع أنظمة استعادة الحرارة المهدرة لغاز المداخن والمعدات الكيميائية، وتمتلك قدرات داخلية شاملة تمتد من تطوير الأنابيب الحرارية والنحاس القائم على النيكل إلى تصنيع أوعية الضغط. يتم استخدام منتجاتنا على نطاق واسع في صناعات الفحم الكيميائية والمعادن وتوليد الطاقة والأمونيا الاصطناعية، وقد تم تصديرها إلى الأسواق الخارجية. باعتبارها موثوقة المورد فراغ فرن التجديد و الشركة المصنعة لمولدات صهر الفولاذ تساعد شركة Jiangsu Shineng مصانع الصلب على تحقيق توفير في الطاقة بنسبة 25-35% في عمليات تكرير الرطوبة النسبية.
تنبعث من صناعة الصلب العالمية ما يقرب من 3.4 جيجا طن من ثاني أكسيد الكربون سنويًا؛ يمكن أن يؤدي استرداد الحرارة المهدرة من أفران التفريغ إلى تقليل ذلك بنسبة تصل إلى 8%. تقوم وحدة تفريغ الرطوبة النسبية النموذجية بمعالجة 200-300 طن من الفولاذ السائل لكل دفعة، مع فقدان حرارة غاز المداخن الذي يمثل 12-18% من إجمالي مدخلات الطاقة. ال الصين تجديد فرن فراغ ما قبل RH يعالج هذا التحدي من خلال تكنولوجيا الاحتراق ذات درجة الحرارة العالية والأكسجين المنخفض.
ال تجديد فرن الفراغ يعمل على دورة متناوبة ذات حجرة مزدوجة باستخدام أجهزة تجديد مقترنة (كرات خزفية، أو كتل على شكل قرص العسل، أو عبوات منظمة). خلال دورة التجديد ، يتم سحب غاز المداخن ذو درجة الحرارة العالية (1100-1250 درجة مئوية) من خزان التفريغ RH من خلال جهاز التجديد A بواسطة مروحة سحب مستحثة. عندما يمر الغاز عبر وسائط إعادة التوليد (مساحة سطحية محددة 300-600 متر مربع/متر مكعب)، يحدث انتقال الحرارة بالحمل الحراري، مما يؤدي إلى رفع درجة حرارة الوسائط أثناء تبريد غاز المداخن إلى أقل من 150 درجة مئوية. ثم يتم تفريغ هذا الغاز المبرد إلى المكدس. بعد فترة قصيرة (عادة 30-60 ثانية)، يقوم صمام عكسي متطور بتبديل اتجاه التدفق: يدخل هواء الاحتراق الآن من خلال جهاز التجديد A، ويمتص الحرارة المخزنة ويصل إلى درجات حرارة التسخين المسبق التي تتراوح بين 950-1050 درجة مئوية. في الوقت نفسه، يتدفق غاز المداخن عبر جهاز التجديد B، مما يؤدي إلى تسخينه للدورة التالية. ال مجدد الفرن الفراغي قبل RH يحقق كفاءة استرداد الحرارة تتجاوز 90% ، مع درجات حرارة مخرج غاز المداخن أقل من 150 درجة مئوية (غالبًا 90-120 درجة مئوية). تتراوح مدة الدورة الكاملة من 45 إلى 120 ثانية اعتمادًا على سعة المجدد ومستوى التسخين المسبق المطلوب.
بالنسبة لجهاز إزالة الغاز ذو الرطوبة النسبية سعة 210 طن، فإن التحول من احتراق الهواء البارد إلى التسخين المسبق المتجدد يقلل من استهلاك الغاز الطبيعي بمقدار 2.8 متر مكعب لكل طن من الفولاذ، أي ما يعادل 58800 متر مكعب سنويًا لكل خط إنتاج بسعة 300000 طن. جيانغسو شينينغ جهاز تجديد فرن الفراغ في الصين يشتمل على سيراميك مقاوم لدرجات الحرارة العالية (محتوى Al₂O₃ > 95%) ومواد مقاومة للصدمات الحرارية، مما يضمن التشغيل المستقر عند درجات حرارة الفرن البالغة 1300 درجة مئوية.
ال table below compares key performance indicators between a conventional recuperator and a modern تجديد فرن الفراغ كما هو منصوص عليه من قبل جيانغسو شينينغ. تعتمد البيانات على عمليات تكرير الرطوبة النسبية (معايير الصناعة لعام 2025).
| المعلمة | المسترد التقليدي | تجديد فرن الفراغ |
|---|---|---|
| كفاءة استرداد الحرارة (٪) | 40 – 60% | 88 – 95% |
| درجة حرارة الهواء الساخن (درجة مئوية) | 300 - 500 | 950 - 1050 |
| درجة حرارة مخرج غاز العادم (درجة مئوية) | 350 - 550 | 90 - 140 |
| توفير الوقود مقارنة بالهواء البارد (%) | 15 – 22% | 28 – 40% |
تحليل الشريط الأفقي: ال chart illustrates the significant performance advantage of the تجديد فرن الفراغ على أجهزة الاسترداد التقليدية. تحقق أجهزة الاسترداد القياسية استردادًا للحرارة بنسبة 40-60% فقط نظرًا لسطح نقل الحرارة المحدود وتصميم التمرير الفردي. في المقابل، مجدد الفرن الفراغي قبل RH يحقق استردادًا بنسبة 88-95%، مما يعني إعادة استخدام كل الحرارة المهدرة الناتجة عن غاز المداخن تقريبًا. بالنسبة لجهاز إزالة الغاز ذو الرطوبة النسبية بوزن 210 طن ويستهلك 12,000 متر مكعب من الغاز الطبيعي لكل دفعة، فإن الانتقال من استرداد الحرارة بنسبة 55% إلى 92% يوفر 4,440 مترًا مكعبًا لكل دفعة. أكثر من 2000 دفعة سنويًا، يصل توفير الوقود إلى 8.88 مليون متر مكعب، مما يقلل من انبعاثات ثاني أكسيد الكربون بنحو 17600 طن سنويًا. هذا هو السبب وراء تحديد مصانع الصلب الرائدة جهاز تجديد فرن الفراغ في الصين أنظمة من ذوي الخبرة تجديد فرن الفراغ supplier Jiangsu Shineng لتركيبات الصحة الإنجابية الجديدة والتعديلات التحديثية.
في أ تجديد فرن الفراغ النظام، ينخفض استهلاك الوقود مع زيادة درجة حرارة التسخين المسبق لهواء الاحتراق. يحدد الرسم البياني الخطي أدناه هذه العلاقة بالنسبة لإطلاق الغاز الطبيعي (الهواء الزائد 10%). البيانات المستمدة من حسابات هندسة الاحتراق القياسية.
تفسير الرسم البياني الخطي: يوضح هذا المنحنى كيفية زيادة توفير الوقود مع ارتفاع درجات حرارة التسخين المسبق للهواء - وهي فائدة رئيسية لـ تجديد فرن الفراغ . عند التسخين المسبق بمقدار 200 درجة مئوية (نموذجي لأجهزة الاسترداد البسيطة)، يصل توفير الوقود إلى 12% فقط. عند 500 درجة مئوية، يصل التوفير إلى 22%. ومع ذلك، مجدد الفرن الفراغي قبل RH يحقق تسخينًا مسبقًا يصل إلى 950-1050 درجة مئوية، مما يوفر توفير الوقود بنسبة 38-41% مقارنة باحتراق الهواء البارد. بالنسبة لمنشأة صهر الصلب التي تقوم بتشغيل فرن RH بقدرة 100 ميجاوات، فإن توفير الوقود بنسبة 41% يترجم إلى 41 ميجاوات من الطاقة الحرارية المستردة، مما يؤدي إلى التخلص من حوالي 120,000 طن من ثاني أكسيد الكربون سنويًا. تشير العلاقة شبه الخطية إلى أن كل زيادة بمقدار 100 درجة مئوية في التسخين المسبق تضيف 4-5% من كفاءة استهلاك الوقود. وهذا يجعل الصين تجديد فرن فراغ ما قبل RH تقنية أساسية لإزالة الكربون من صناعة الصلب الثانوية.
ك الشركة المصنعة لمولدات صهر الفولاذ ، قامت شركة Jiangsu Shineng بتركيب أنظمة عبر العديد من الصناعات ذات درجات الحرارة العالية. يوضح الرسم البياني العمودي متوسط التخفيض السنوي لثاني أكسيد الكربون لكل تجديد فرن الفراغ التثبيت حسب القطاع (استنادًا إلى بيانات المشروع 2020-2025).
رؤى المخطط العمودي: ال تجديد فرن الفراغ يوفر أكبر تخفيض لثاني أكسيد الكربون في صناعة الصلب (تفريغ الغازات من خلال الرطوبة النسبية)، حيث يخفض حوالي 16800 طن من ثاني أكسيد الكربون سنويًا لكل تركيب - أي ما يعادل إزالة 3600 سيارة ركاب من الطرق. تحقق مرافق المعالجة الحرارية الفضائية (النحاس الفراغي ومعالجة المحاليل) انخفاضًا بمقدار 9500 طن بسبب العمليات الدورية ذات درجة الحرارة العالية. كما أظهرت معالجة مواد أشباه الموصلات (تلدين سبائك السيليكون) والأدوات المتطورة (التصلب بالفراغ) انخفاضًا كبيرًا يتراوح بين 6200 و7800 طن. ك جهاز تجديد فرن الفراغ في الصين supplier ، قامت شركة Jiangsu Shineng بتسليم أنظمة تعمل على تقليل ثاني أكسيد الكربون بشكل تراكمي بأكثر من 380,000 طن منذ عام 2018. وتتوافق هذه الأرقام مع سيناريو Net Zero التابع لوكالة الطاقة الدولية، والذي يوصي باستخدام الشعلات المتجددة لجميع أفران التفريغ الجديدة ذات درجة الحرارة العالية بحلول عام 2030.
ال مجدد الفرن الفراغي قبل RH يتفوق على الأنظمة التقليدية عبر خمسة مقاييس مهمة. يقارن مخطط الرادار نظامًا متجددًا (Jiangsu Shineng) مقابل موقد قياسي غير متجدد لتفريغ غازات الرطوبة النسبية.
تقييم المخطط الراداري: ال blue polygon (regenerative تجديد فرن الفراغ ) درجات أعلى بكثير في جميع السمات. تصل كفاءة استهلاك الوقود إلى 9.5/10 بسبب استرداد الحرارة بنسبة تزيد عن 90%. يتحسن تجانس درجة الحرارة داخل الفرن الفراغي إلى 9/10 (يحقق ±3 درجة مئوية وفقًا لمعيار AMS2750) لأن الهواء المسخن مسبقًا يتيح خصائص اللهب المستقرة. درجات تقليل أكاسيد النيتروجين 8.5/10 - يعمل مبدأ الاحتراق ذو درجة الحرارة العالية والمنخفض الأكسجين على منع تكوين أكاسيد النيتروجين الحراري بنسبة 45-55% مقارنة بالشعلات التقليدية. أداء استرداد الحرارة هو 10/10. في المقابل، يسجل الموقد غير المتجدد (متقطع باللون الأحمر) 3/10 في كفاءة استهلاك الوقود و2/10 في استعادة الحرارة. ل الشركة المصنعة لمولدات صهر الفولاذ ، تترجم هذه المزايا مباشرة إلى انخفاض تكاليف التشغيل وتحسين الامتثال البيئي. جيانغسو شينينغ الصين تجديد فرن فراغ ما قبل RH تم إثبات كفاءته في أكثر من 40 منشأة معدنية مع توحيد درجة حرارة الفرن الموثق بمقدار ±2.8 درجة مئوية عند 1250 درجة مئوية.
جيانغسو شينينغ، كشركة رائدة المورد فراغ فرن التجديد و الشركة المصنعة لمولدات صهر الفولاذ ، توفر أنظمة شعلات متجددة كاملة بما في ذلك أوعية التجديد، والصمامات العكسية، والتحكم PLC، وإدارة الاحتراق. أنظمتنا متوافقة تمامًا مع عمليات تفريغ الغاز الموجودة في الرطوبة النسبية ويمكن تحديثها وتحديثها بأقل وقت توقف عن العمل (التركيب النموذجي من 10 إلى 14 يومًا).
ل مجدد الفرن الفراغي قبل RH الأنظمة، يقوم الصمام العكسي بتبديل اتجاه التدفق كل 30 إلى 90 ثانية ، اعتمادًا على حجم المجدد ودرجة حرارة التسخين المسبق للهواء المطلوبة. توفر الدورات الأقصر (30-45 ثانية) درجة حرارة مسبقة أكثر استقرارًا (±15 درجة مئوية)، في حين أن الدورات الأطول (60-90 ثانية) تقلل من تآكل الصمام. يعمل نظام التحكم PLC الخاص بـ Jiangsu Shineng تلقائيًا على تحسين وقت الدورة بناءً على حمل الفرن.
ال ceramic honeycomb or ball regenerator media has a typical service life of 3-5 سنوات في تطبيقات غاز المداخن النظيف (مثل حرق الغاز الطبيعي). بالنسبة لصهر الفولاذ حيث قد يوجد غبار، يوصى بالتنظيف الدوري (كل 12-18 شهرًا) عن طريق النفخ الخلفي بالهواء المضغوط. تتوفر الوسائط البديلة من Jiangsu Shineng باعتبارها جهاز تجديد فرن الفراغ في الصين supplier .
نعم. التعديل التحديثي أ تجديد فرن الفراغ إلى خزان فراغ RH الحالي يتضمن تركيب وحدات تجديد جديدة، وصمامات عكسية، ونظام تحكم. أكملت شركة Jiangsu Shineng 12 عملية تحديث في آسيا وأوروبا. فترة الاسترداد هي عادة 18-24 شهرا على أساس توفير الغاز الطبيعي. لا يؤثر التعديل التحديثي على سلامة الفراغ أو تحسين الأداء عند تصميمه بشكل صحيح.
